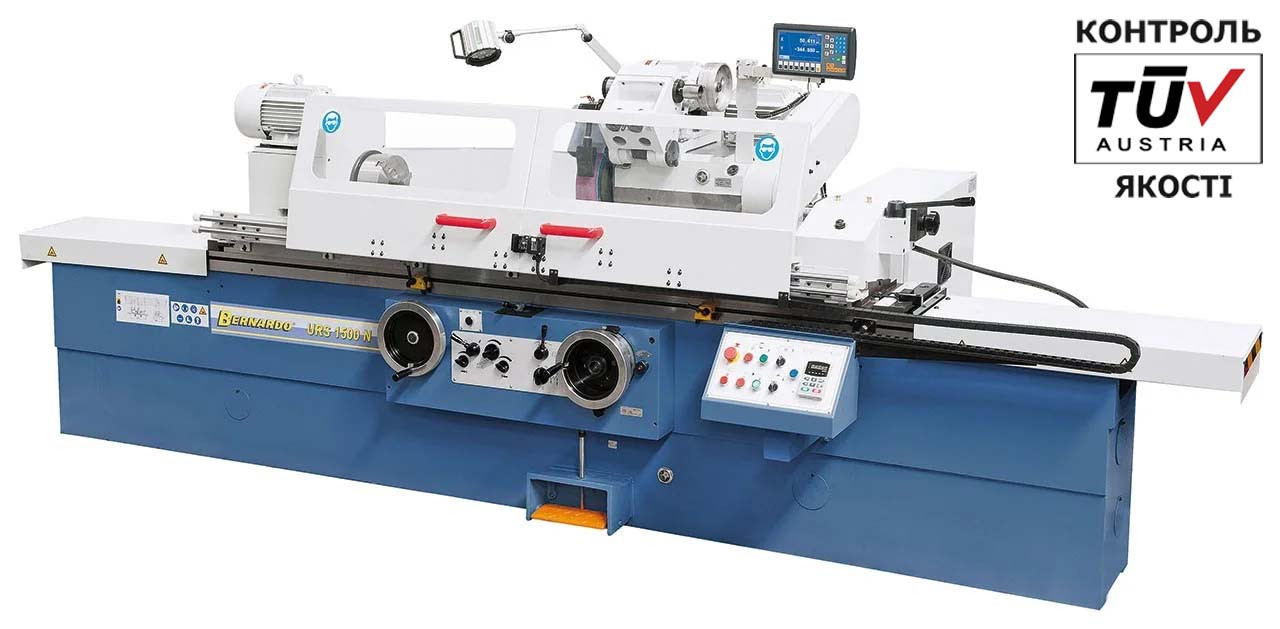

URS 1500 N Універсальний круглошліфувальний верстат по металу Bernardo | Внутрішньошліфувальний верстат
Опис
Характеристики
Інформація для замовлення
URS 1500 N підходить для зовнішніх шліфувальних операцій діаметром до 320 мм.
Ця машина також є внутрішньошліфувальним верстатом, т.к. обладнана внутрішнім шліфувальним пристроєм для великого збільшення діапазону застосування. Найчастіше ця модель використовується в машинобудуванні, у виробництві пресформ та інструментів, а також у дрібносерійному виробництві.
- Двигуни якість Bernardo — ГАРАНТІЯ 2 РОКИ!
Особливості
- Стіл можна нахилити для конічного шліфування та встановити за допомогою шкали в потрібне положення
- Головка шліфувального кола повертається на 180° для внутрішнього шліфування отворів
- Головний шпиндель встановлений гідродинамічно, тобто завдяки олійному покриттю немає контакту між підшипником і шпинделем
- Напрямні для переміщення поздовжнього стола та поперечної напрямної бабки шліфувального кола являють собою комбінацію «V» і плоских напрямних
- Основа машини завдяки міцній ребристий конструкції і досить товстими стінками забезпечує меншу чутливість до деформацій під час коливань температури.
- Олійна плівка між шпинделем і підшипником зменшує вібрації до мінімуму для досягнення високих результатів і високої точності
- Плавне регулювання подавання з вибірковою програмованою зупинкою наприкінці кожного руху столу
- Точно скоректована головка шпинделя та стабільна бабка шліфувального кола для отримання найкращих результатів оброблення під час різних процесів шліфування
- Точно поліровані та шабровані напрямні для осей X і Y
- Повернення бабки шліфувального кола відбувається або гідравлічно, або за допомогою маховика
- Вибір поздовжнього переміщення столу — ручний за допомогою маховика або автоматичний за допомогою гідравлічної подачі
- Двосторонній кулькопідшипниковий шпиндель із трисегментними регульованими плоскими підшипниками ковзання
Стандартне приладдя
- 2-осьовий цифровий дисплей ES-12 H з РК-дисплеєм
- Шліфувальний круг
- Фланець для шліфувального кола
- 3-кулачковий патрон 200 мм
- Перетворювач частоти
- Відкритий люнет
- Закритий люнет
- Пристрій для шліфування отворів
- Світлодіодна лампа
- Підставка для балансування
- Балансувальна оправа кола
- 2 центри, що не обертаються
- Охолоджувальний пристрій
- Захист від бризок
- Тримач заготівки
- Інструменти (ЗІП)
Купити універсальний круглошліфувальний верстат від офіційного постачальника Bernard, Австрія.
| Користувальницькі характеристики | |
|---|---|
| Відстань між центрами | 1500 мм |
| Висота центру | 180 мм |
| Вага | 4300 кг |
| Габарити | 4700 x 1900 x 1500 мм |
| Максимальна вага заготовки | 150 кг |
| Поздовжнє переміщення столу | 1500 мм |
| Діаметр зовнішнього шліфування | 8 - 320 мм |
| Макс.глибина внутрішнього шліфування | 125 мм |
| Діапазон повороту робочого столу (за/проти годинникової стрілки) | + 3 ° до -6 ° |
| Швидкість переміщення столу | Від 0,1 до 4 м / хв |
| Переміщення столу вручну | 6 мм/об |
| Прискорена подача, гідравлічний | 50 мм/ хв |
| Діаметр внутрішнього шліфування | 30 - 100 мм |
| Передня бабка | |
| Конус шпинделя * | МК4 |
| Швидкість обертання шпинделя, безступінчата | 25 - 220 об / хв |
| діапазон повороту передньої бабки | + 90 ° |
| Шліфувальна бабка | |
| Шліф.коло - зовнішній | 400 x 50 x 203 мм |
| Діапазон повороту шліфів. шпиндельної бабки | +/- 30 ° |
| Ділення шкали | 0,0025 мм |
| Швидкість обертання шліфувального шпинделя (внутрішній) | 10000 об / хв |
| Хід шліфувальної головки | 180 мм |
| Швидкість обертання шліфувального шпинделя (зовнішній) | 1670 об / хв |
| Задня бабка | |
| Конус задньої бабки | МК4 |
| Хід пінолі задньої бабки | 30 мм |
| Потужність двигунів | |
| Потужність двигуна шліфів. | 5,5 кВт |
| Потужність двигуна внутр. шліфування | 1,1 кВт |
| Робочий Шпиндель | 1,5 кВт |
- Ціна: 2 900 780 ₴
