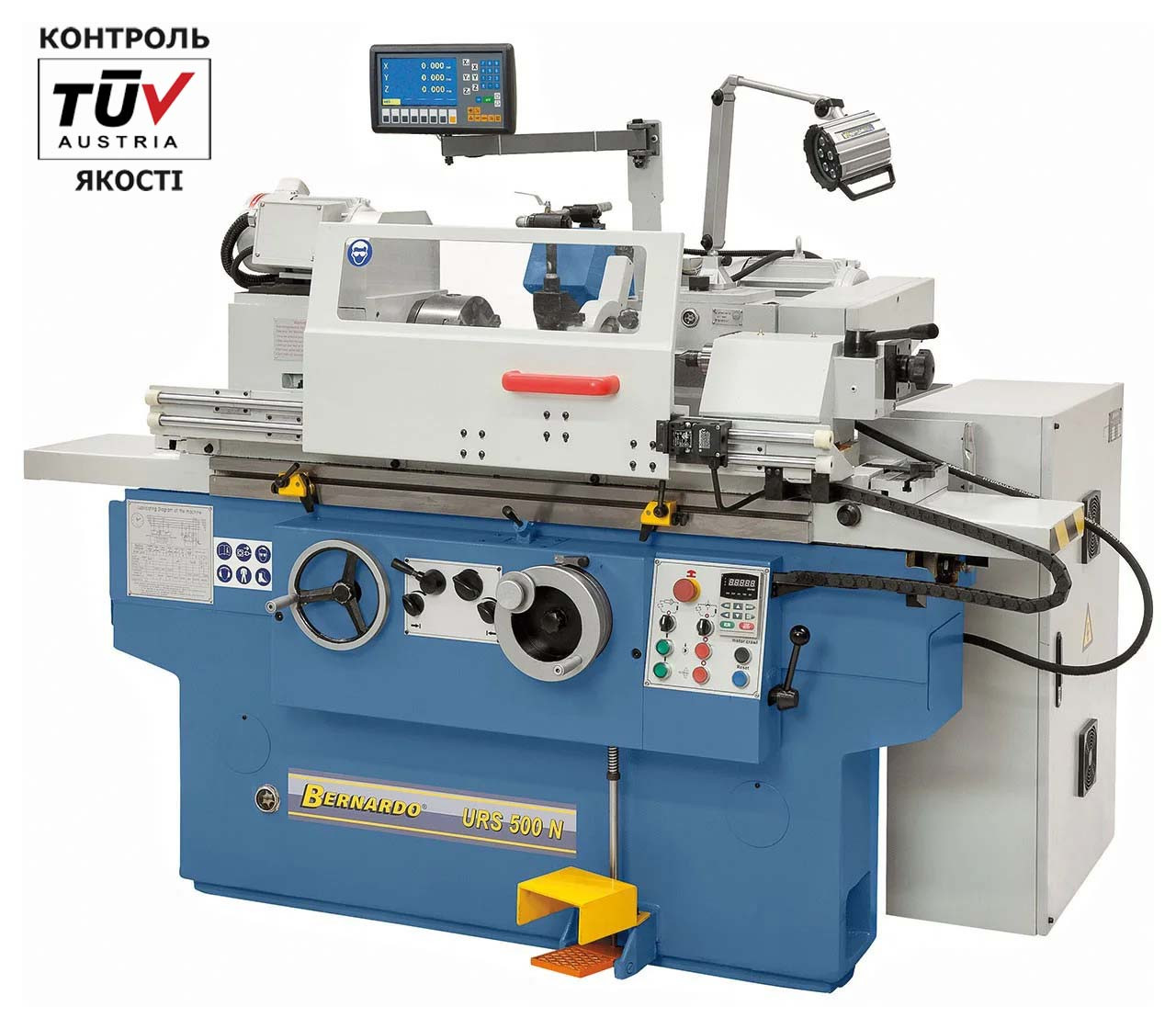

URS 500 N УНІВЕРСАЛЬНИЙ КРУГЛОШЛІФУВАЛЬНИЙ ВЕРСТАТ ПО МЕТАЛУ Bernardo | Внутришлифовальный верстат
Опис
Характеристики
Інформація для замовлення
Універсальний круглошліфувальний верстат URS 500 N підходить для зовнішніх шліфувальних операцій діаметром до 200 мм. Машина оснащена внутрішнім шліфувальним пристроєм для значного збільшення діапазону застосування. Найчастіше ця модель використовується в машинобудуванні, виробництві прес-форм і інструментів, а також в дрібносерійному виробництві.
- Двигуни якість Bernardo - ГАРАНТІЯ 2 РОКИ!
Особливості
- Стіл можна нахилити для конічного шліфування і встановити за допомогою шкали в потрібне положення
- Головка шліфувального круга повертається на 180 ° для внутрішнього шліфування отворів
- Головний шпиндель встановлений гідродинамічно, тобто завдяки масляного покриття немає контакту між підшипником і шпинделем
- Напрямні для поздовжнього переміщення стола і поперечної направляючої бабки шліфувального круга являють собою комбінацію «V» і плоских направляючих
- Підстава машини завдяки міцній ребристої конструкції і досить товстими стінками забезпечує меншу чутливість до деформацій при коливаннях температури.
- Масляна плівка між шпинделем і підшипником зменшує до мінімуму вібрації для досягнення високих результатів і високої точності
- Плавне регулювання подачі з вибірковою програмованої зупинкою в кінці кожного руху столу
- Точно скоригована головка шпинделя і стабільна бабка шліфувального круга для отримання найкращих результатів обробки під час різних процесів шліфування
- Точно поліровані і шабренные напрямні для осей X і Y
- Повернення бабки шліфувального круга відбувається або гідравлічно, або за допомогою маховика
- Вибір подовжнього переміщення столу - ручний з допомогою маховика або автоматичний за допомогою гідравлічної подачі
- Двосторонній шарикоподшипниковый шпиндель з трехсегментными регульованими плоскими підшипниками ковзання
Стандартні приналежності
- 2-осьовий цифровий дисплей ES-12 H з РК-дисплеєм
- Шліфувальний круг
- Фланець для шліфувального круга
- 3-кулачковий патрон 200 мм
- Перетворювач частоти
- Відкритий люнет
- Закритий люнет
- Пристрій для шліфування отворів
- Світлодіодна лампа
- Підставка для балансування
- Балансувальна оправлення кола
- 2 не обертаються центру
- Охолоджуючий пристрій
- Захист від бризок
- Шліфувальний круг
- Тримач заготовки
- інструменти (ЗІП)
☛ Купити універсальний круглошліфувальний верстат по металу від офіційного постачальника Bernardo, Австрія.
| Користувальницькі характеристики | |
|---|---|
| Відстань між центрами | 500 мм |
| Висота центру | 135 мм |
| Поздовжнє переміщення столу | 600 мм |
| Вага | 2170 кг |
| Габарити | 2150 х 1450 х 1700 мм |
| Максимальна вага заготовки | 60 кг |
| Діаметр зовнішнього шліфування | 8-200 мм |
| Діаметр внутрішнього шліфування | 13 - 100 мм |
| Макс.глибина внутрішнього шліфування | 125 мм |
| Діапазон повороту робочого столу (за/проти годинникової стрілки) | Від + 3 ° до -9 ° |
| Швидкість переміщення столу | Від 0,1 до 4 м / хв |
| Переміщення столу вручну | 6 мм/об |
| Передня бабка | - |
| Швидкість обертання шпинделя, безступінчата* | 25 - 220 об / хв |
| Конус шпинделя * | МК4 |
| діапазон повороту передньої бабки | 90 ° |
| Шліфувальна бабка | - |
| Шліф.коло - зовнішній | 400 х 50 х 203 мм |
| Швидкість обертання шліфувального шпинделя (зовнішній) | 1670 об / хв |
| Швидкість обертання шліфувального шпинделя (внутрішній) | 20000 об / хв |
| Діапазон повороту шліфів. шпиндельної бабки | +/- 30 ° |
| Хід шліфувальної головки | 200 мм |
| Ділення шкали | 0,005 мм |
| Задня бабка | - |
| Конус задньої бабки | МК4 |
| Хід пінолі задньої бабки | 35 мм |
| Потужність двигунів | - |
| Потужність двигуна шліфів. | 4,0 кВт |
| Потужність двигуна внутр. шліфування | 0,75 кВт |
- Ціна: 1 421 720 грн
