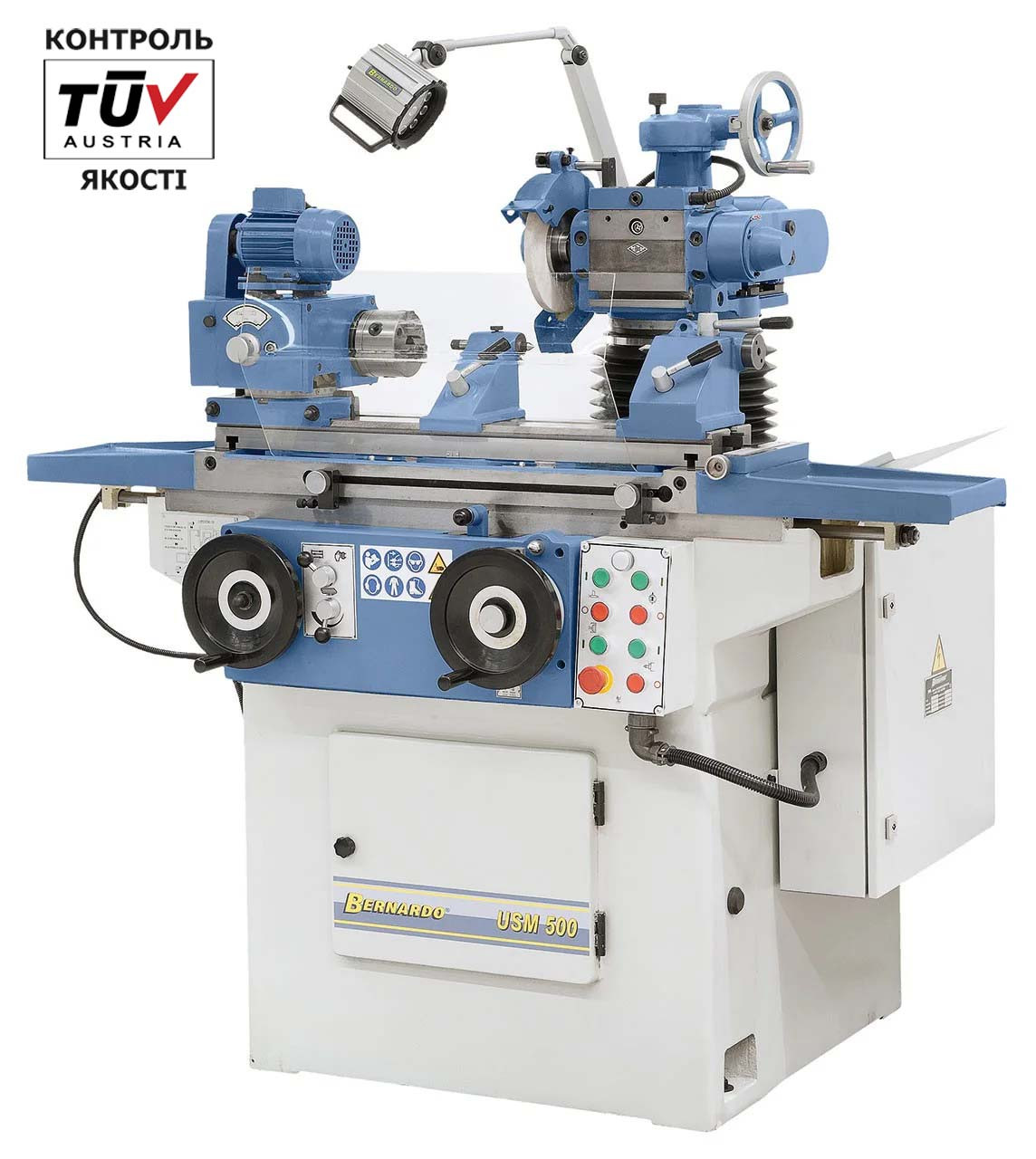

USM 500 Універсальний промисловий верстат для заточування інструменту Bernardo | універсально заточувальний верстат
Опис
Характеристики
Інформація для замовлення
Універсальний заточувальний верстат USM 500 пропонує професійному користувачеві максимум можливостей застосування в мінімальному просторі.
Цей шліфувальний верстат застосовується для заточування, Доводки та шліфування практично будь-якого металорізального інструменту: різців, фрез торцевих, кінцевих, циліндричних і ступінчастих свердел,зенкерів, довбного інструменту, позначників, дискових пил і т.ін.
Виконує такі типи шліфувальних робіт:
- зовнішня та внутрішня кругла шліфування
- плоске шліфування
- Двигуни якість Bernardo — ГАРАНТЯ 2 РОКИ!
Особливості
- Комбінація круглої, плоскої й інструментальної шліфувальної машини
- Важка лита чавунна конструкція забезпечує брак вібрацій і високу точність оброблення
- Спеціальний шпиндельний підшипник для точних результатів шліфування
- Може використовуватися під час виготовлення інструмента та пресформ, виробництва, а також у навчальних майстернях
- Різні сфери застосування підвищують продуктивність
- Пристрій охолодження, центральне мастило та пилоуловлювач у стандартній комплектації
- Швидка та легка зміна швидкості за допомогою плавного перемикання
- Поздовжнє переміщення столу за осі X здійснюється гідравлічно або вручну
- Висота бабки регулюється та повертається (від -100° до +100°)
- Поворот шліфувального кола в сторону неабияк збільшує технологічні можливості верстата
Стандартне приладдя
- Система охолодження СОЖ
- Система відсмоктування пилу
- Захисний кожух
- Ділова головка
- 4 шліфувальні кола
- 3-кулачковий патрон 100 мм
- Ліва та права задня бабка
- Обертовий центр
- Ущільнений затискний напівцентр
- Підставка для балансування
- Подовжувач шпинделя
- Лещата для шліфування плоскої поверхні з 3- мірним регулюванням кута
- 5 повідців штовхачів
- Пружинний упор
- Центральне мастило
- Внутрішній шліфувальний пристрій, вмик. 2 шліфувальні штифти
☛ Купити універсальний верстат для заточування інструмента від офіційного постачальника Bernardo, Австрія.
| Основні атрибути | |
|---|---|
| Виробник | Bernardo |
| Шліфувальна головка | |
| Шліфувальний круг | 200 х 20 х 75 мм |
| Обороти | 2500 об / хв |
| Діапазон повороту | Від -100 ° с до + 100 ° |
| Швидкість обертання внутрішнього шліфувального шпинделя | 13500 об / хв |
| Робоча головка шпинделя | |
| Діаметр патрона | 100 мм |
| Діапазон нахилу | Від -90 ° до + 90 ° |
| Конус шпинделя | МК2 |
| Робочий стіл | |
| Гідравлічна поздовжня подача | 0,01 - 6 м / хв |
| Конус пінолі | МК2 |
| Хід пінолі | 15 мм |
| Найбільшу поздовжнє переміщення столу | 480 мм |
| Кут повороту столу в горизонтальній площині | від -45 ° до + 45 ° |
| Шліфувальна бабка | |
| Заточка шпильок | Ø 26 x 20 x 6 мм, Ø 10 x 10 x 3 мм |
| Найбільше поперечне переміщення бабки | 230 мм |
| Ціна поділки лімба подачі вертикального переміщення столу | 0,01 мм |
| Поперечна регулювання маховиком | 2/4 мм / об |
| Найбільше вертикальне переміщення бабки | 210 мм |
| Ціна поділки лімба подачі поперечного переміщення столу | 0,02 мм |
| Вертикальна подача за оборот маховиком | 2 мм / об |
| Користувальницькі характеристики | |
| Вага ок. | 1300 кг |
| Габарити | 1500 х 1150 х 1400 мм |
| Макс. діаметр оброблюваних виробів | 200 мм |
| Макс. міжцентрова відстань | 500 мм |
| Плоске шліфування* | 200х50 мм |
| Зовнішні розміри шліфування | ø 5 - 50 х 400 мм |
| Розміри внутрішнього шліфування | ø 10 - 50 х 75 мм |
| Макс. вага заготовки | 10 кг |
| Електродвигун круга | 1,1 Квт |
| Сумарна потужність двигуна | 2,5 кВт |
- Ціна: 1 303 318 ₴
