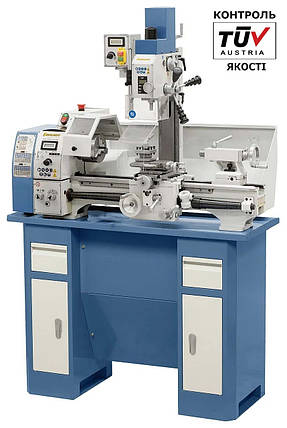

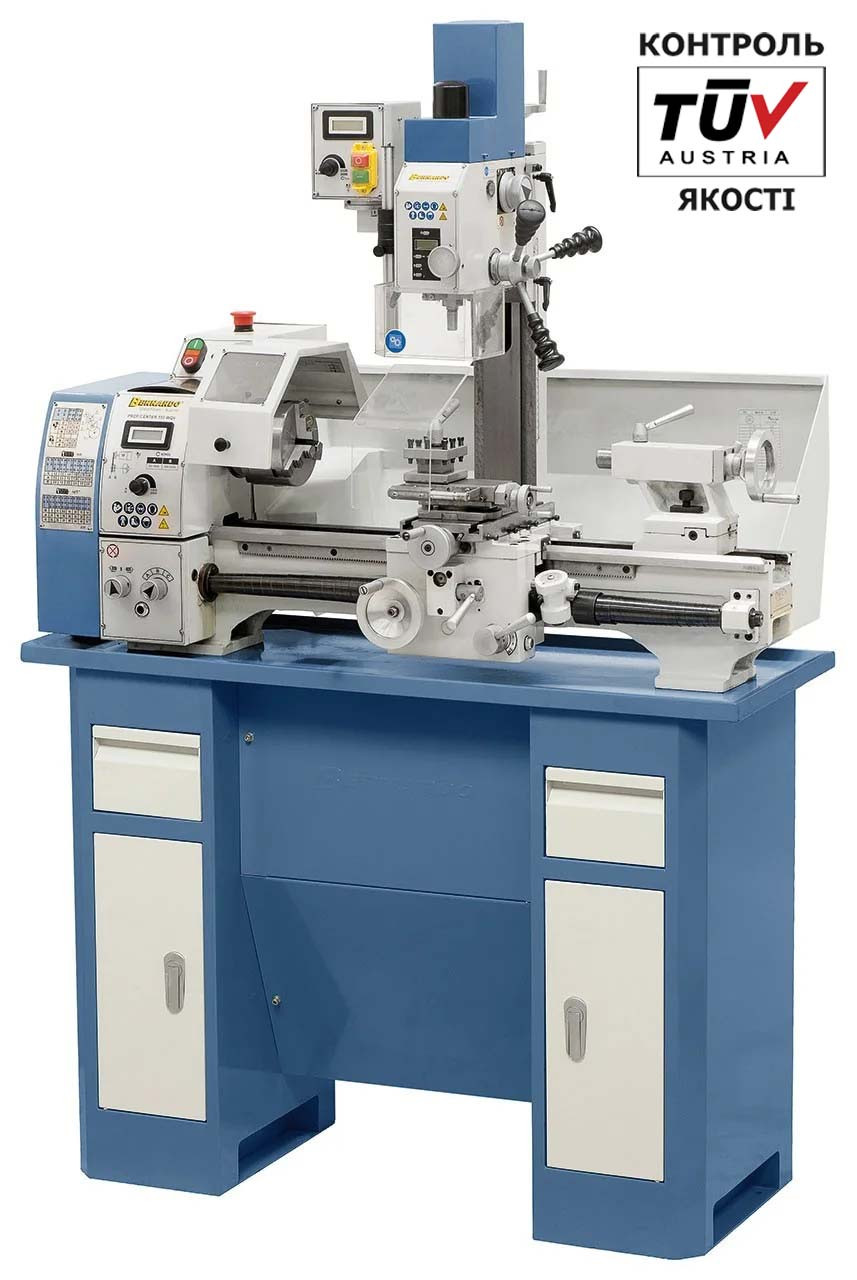

Proficenter 550WQV токарний фрезерний верстат по металу | комбінований токарно фрезерний верстат Bernardo

• Загартований шпиндель, отвір 26 мм;
• Електронне, безступеневе регулювання швидкості дає змогу оптимально працювати із заготовкою;
• Обладнаний автоматичного поздовжнього та поперечного подавання;
• Індуктивно загартована та полірована поверхня станини;
• Точна посадка шпинделя з двома регульованими конусними роликовими підшипниками;
• Зручне розташування елементів керування;
• Захисний перемикач відповідно до стандартів IP54;
• Поворотна фрезерна головка розширює робочий простір (від 90° до +90°);
• Фрезерна головка з цифровим дисплеєм для зображення ходу шпинделя та швидкості обертання.

• 3-кулачковий патрон DK11-125 мм
• Фланець 125 мм
• Свердлильний патрон 1 - 13 мм / В 16
• Свердлильна оправа MT 2 / B 16
• Різьвідказник.
• Обертові центри
• Змінні шестерні
• Чотиристальний різцетримач
• Цифровий дисплей ходу фрезерного шпинделя
• Цифровий дисплей швидкості обертання
• Шомпол М10
• Інструменти ЗІП

*Підставка окрема опція

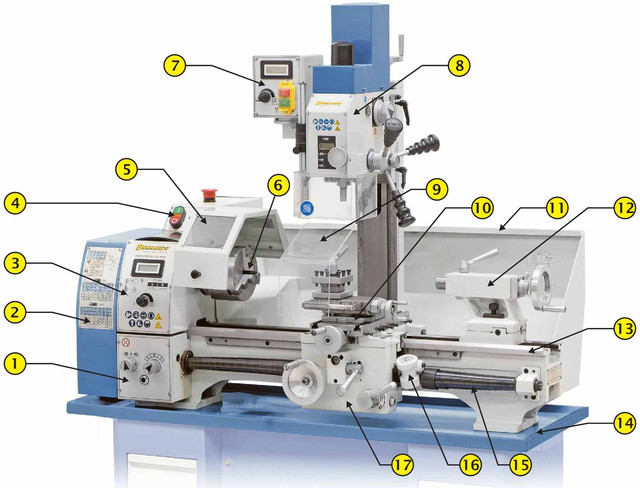

Частини верстата

1.Коробка-подач

2. Шкіру гітари з таблицею

3. Панель керування швидкістю обертання токарного шпинделя

4. Кнопка старт/стоп токарного шпинделя

5. Захисний козирок патрона

6. Патрон

7. Панель керування швидкістю обертання фрезерного шпинделя

8.Голова фрезерного пристрою

9. Захисна панель рецетримача

10.Суппорт

11. Задня захисна панель

12. Задня бабка

13. Напрямні

14.Піддон

15. Ходовий гвинт із телескопічним захистом

16. Різьмовець

17. Фартук

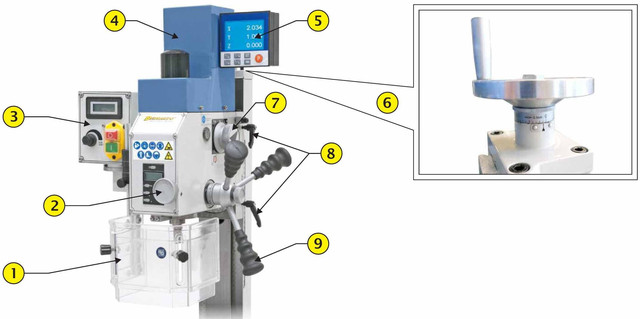

Фрезерний пристрій

1. Налаштовуваний за висотою захист

2. Мінікроподача шпинделя

3. Контрольна панель

4. Шкіру мотора

5.ЖК дисплей (опція)

6.Маховик регулювання голови за висотою

7. Вибір діапазону швидкості обертання шпинделя

8.Фіксатори руху голови

9. Рожі ходи шпинделя

Контрольна панель фрезерної голови

1. Кнопка старт

2. Кнопка стоп

3. Регулятор швидкості

4. Дисплей швидкості

5.Фіксатор шпинделя

A. Уміння значення

B. Збільшення значення

C. Вибір метричної або дюймової системи вимірювання

D.ЖК дисплей

E. Кнопка вимикання

F. Кнопка увімкнення і скидання

G.Батарейний відсік елемента CR 2032

Елементи керування передньою бабкою

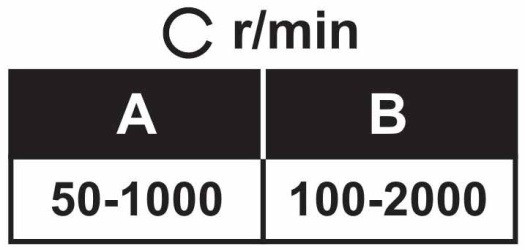

1. Потенціометр регулювання двох діапазонів швидкості шпинделя залежно від положення ременя

2.ЖК дисплей показує швидкість шпинделя та температуру двигуна

3. Кнопка стоп

4. Кнопка старт

5.Індикаторна лампа температури двигуна. У разі досягнення двигуном температури 70 °C засвітиться лампа, треба вимкнути верстат і дати йому охолонути. Якщо температура двигуна досягне 85 °C, верстат вимкнеться автоматично

6.Кнопка аварійного вимкнення

7.Перемикач вибору напрямку обертання

8. Вхідний запобіжник 5 х 20 мм 10 А

9. Запобіжник двигуна 5 х 20 мм 10 А

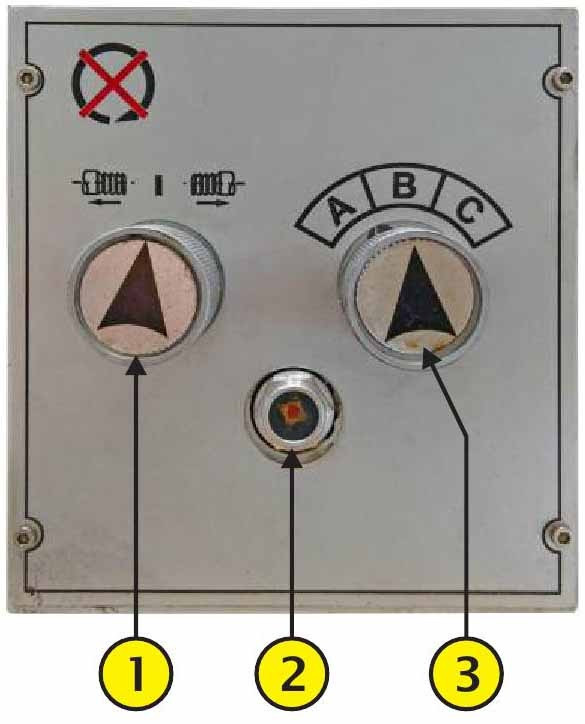

Коробка-подач

1. Селектор вибору напрямку обертання ходового гвинта та напрямку подавання

2. Рівнінь оливи

3. Селектор вибору кроку різі та швидкості подавання

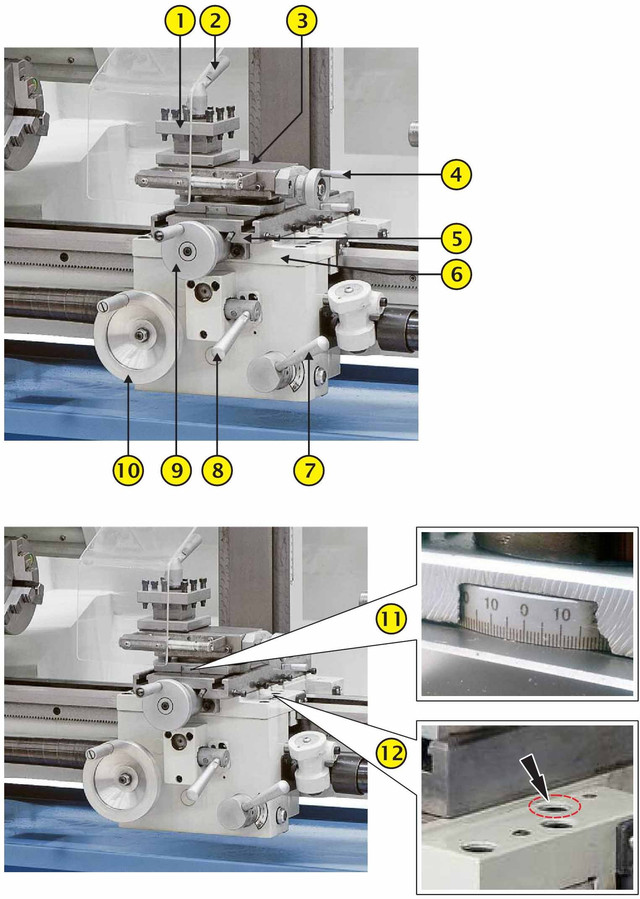

Каретка

1.4-позиційний тримач інструмента

2.Фіксатор тримача

3. Поворотний супорт

4.Маховик подавання поворотного супорту. Ціна поділки 0.02 мм

5.Поперечні салазки

6. Поздовжні салазки

7.Ричмаг замикання маткової гайки

8. Вмикання автоматичного поздовжнього або поперечного подавання

9.Маховик поперечної подачі супорту. Ціна поділки 0,04 мм

10.Маховик поздовжнього переміщення каретки.

Ціна поділки 0,5 мм

11.Шкала кута повороту супорту ± 45°

12. Регулювальні гвинти вибору люфту.

Внимание! Тільки марковані гвинти використовуються для регулювання

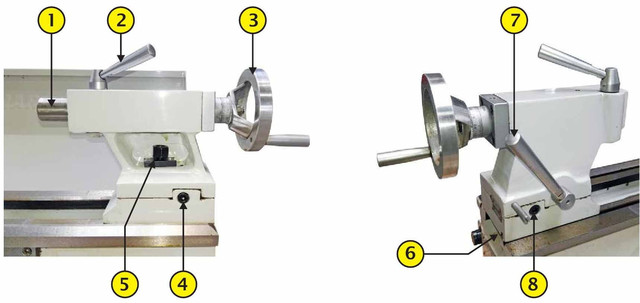

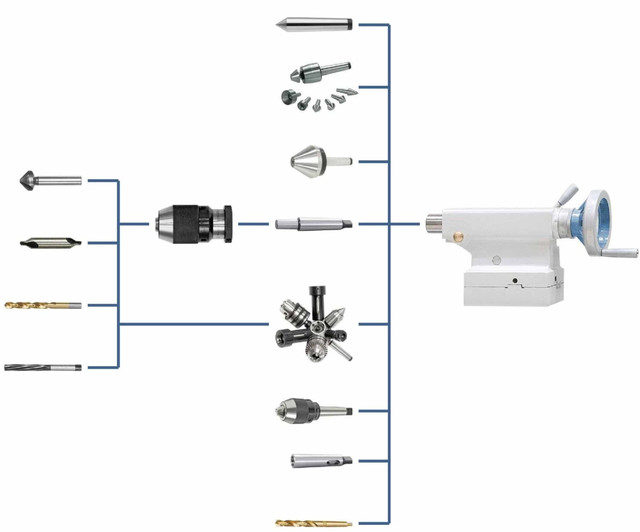

Задня бабка

1. Піноль

2.Ручка затискача пінолі

3.Маховик ходу пінолі. Ціна поділки 0,02 мм

4. Гвинт настроювання поперечного зміщення задньої бабки

5. Притискний гвинт задньої бабки

6. Кінковий гвинт задньої бабки

7. Річаг фіксації задньої бабки

8. Задній гвинт настроювання поперечного зміщення задньої бабки

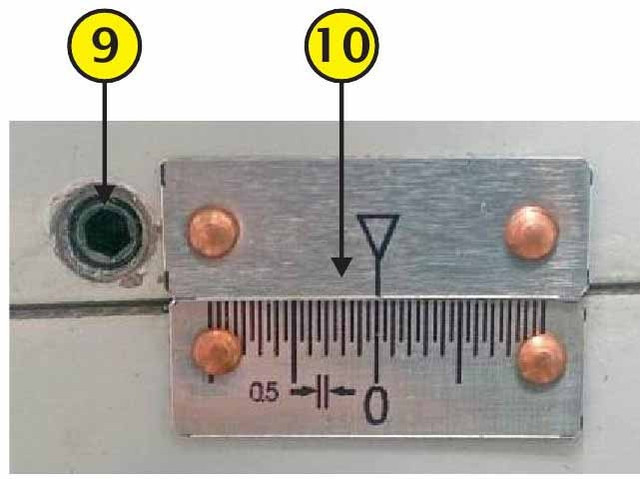

9.Фікувальний гвинт поперечного зміщення задньої бабки

10.Шкала поперечного зміщення задньої бабки.

Ціна поділки 0,5 мм

Різьмовець із таблицею

Різьзівник дає змогу оператору від'єднати маткову гайку від ходового гвинта, щоб забезпечити швидке повернення до наступного проходу нарізування різі. Залежно від різі та зображення на діаграмі подавання, диск показує, де оператор має замкнути маткову  гайку, щоб не зруйнувати наявної нитки. Для використання нарізного покажчика його шестерня має бути в зачепленні з ходовим гвинтом.

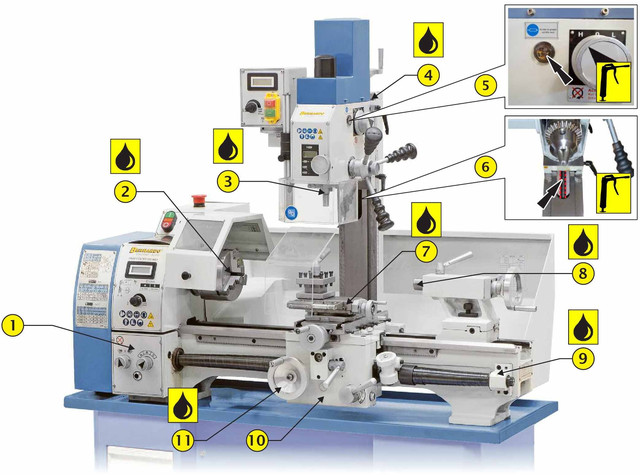

Карта змащення

1.Коробка подав один раз на рік олива Gear Oil CLP 68.

2. Напрямні 3-кулачкового патрона один раз на зміну оливі Slideway Oil CGLP 68.

3. Пиноль один раз на місяць олива Slideway Oil CGLP 68.

4. Напрямні фрезерної голови один раз на зміну               Slideway Oil CGLP 68.

5.Коробка швидкостей фрезерної голови  один раз на пів року             консистентне мастило.

6.Один раз на пів року    консистентне мастило.

7. Каретка (6 точок змащення) масло Slideway Oil CGLP 68.

8. Задня бабка (2 точки мастила) один раз на зміну оливі Slideway Oil CGLP 68

9. Підшипники ходового гвинта один раз на зміну оливі Slideway Oil CGLP 68

10. Фартух один раз на рік олія Gear Oil CLP 68

11.Механізм поздовжнього переміщення один раз на зміну оливі Slideway Oil CGLP 68

*Мазковий матеріал можна замінити на аналогічний сумісний
