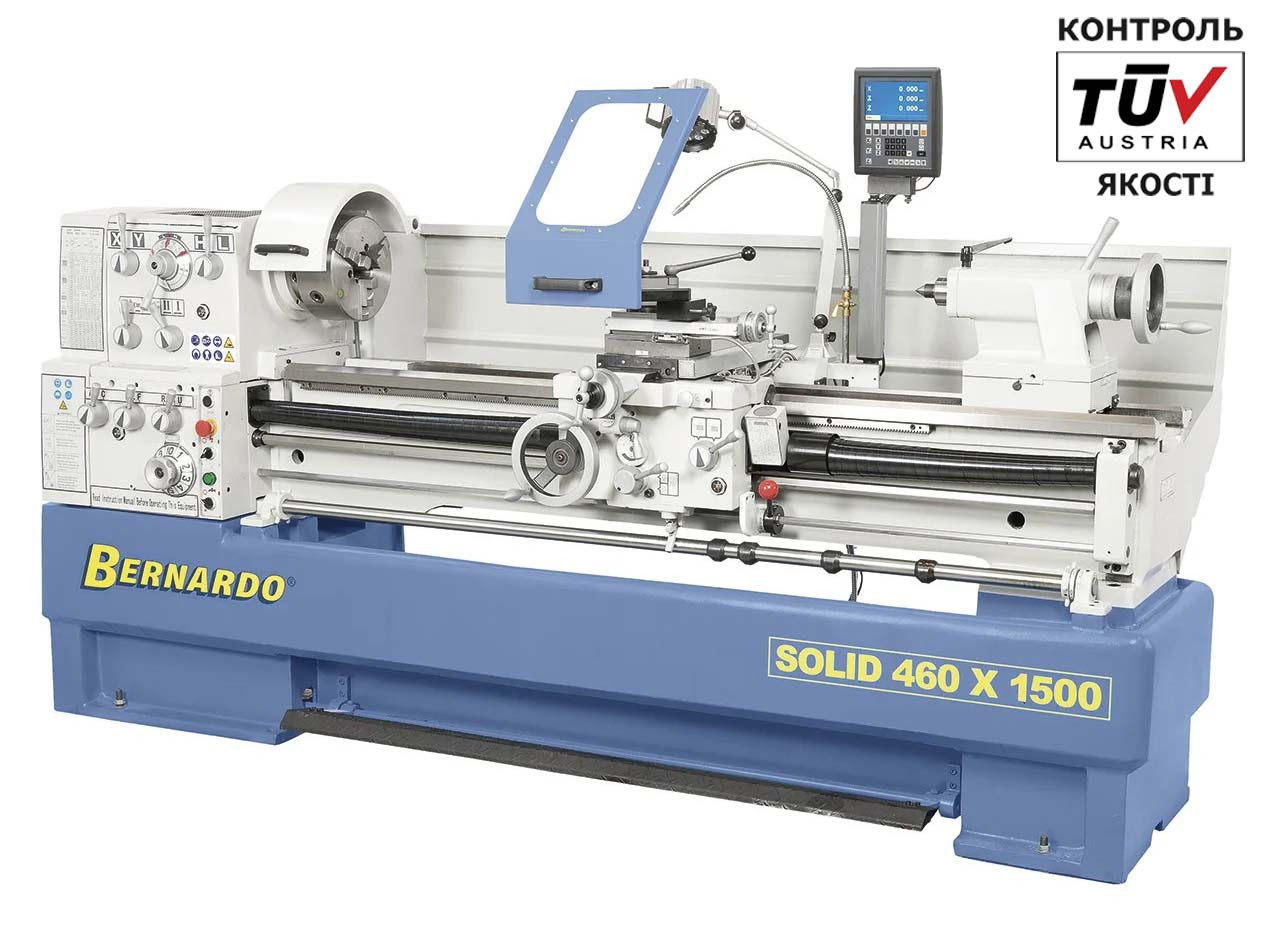

Solid 460x1500 PRO BERNARDO Токарно гвинторізний верстат по металу

Опис
Характеристики
Інформація для замовлення
Solid 460 — універсальний токарно вінторізний верстат промисловий, призначений для оброблення заготовок із металів, пластмас  та ін. матеріалів у формі тіл обертання. На цьому токарному верстаті виробляють точення поверхонь, нарізування різі, свердління,зенкерування, розгортання тощо. Цей верстат широко використовується в умовах дрібносерійного виробництва, у ремонтних цехах, у слюсарних майстернях тощо.
  • Двигуни якість Bernardo — ГАРАНТІЯ 2 РОКИ!



Відео огляд токарно вінторізного верстата Solid 460

Особливості

  • До комплектації входить 3-осьова цифрова індикація (УЦІ);
  • Загартовані шестерні та вали, також у подачному редукторі;
  • Проста і точно регульована швидкість подавання;
  • Станина лита чавунна, стійка до крутіння та низької вібрації, що забезпечує високу точність робіт;
  • Основний шпиндельний підшипник із кутовим кулькопідшипником у прецизійній конструкції;



Стандартне приладдя

  • 3-осьове цифрове зчитування ES-12 V з РК-дисплеєм
  • 3-кулачковий патрон PS3-250 мм/D8
  • Планшайба 450 мм
  • Охолоджувальний пристрій
  • Початкове наповнення Shell Tellus 46
  • Нерухомий люнет — прохідний діаметр до макс. 150 мм
  • Рухомий люнет — прохідний діаметр до макс. 110 мм
  • Швидкозмінний тримач інструмента з 4 вставками
  • Захисний пристрій на тримачі інструмента
  • Двигун із магнітним гальмом згідно з CE
  • Ніжна педаль із функцією гальмування відповідно до CE
  • Запобіжна муфта
  • Змінні шестерні
  • 2 центри, що не обертаються
  • Перехідна втулка для конічного свердла
  • Світлодіодна лампа
  • Захист від бризок
  • Набір інструментів для обслуговування (ЗІП)

  1. Коробка-подач
  2. Панель керування
  3. Таблиця
  4. Передня бабка
  5. Захисний козирок патрона
  6. Патрон
  7. Захисна панель
  8. Світлодіодна лампа
  9. Суппорт
  10. LCD дисплей
  11. Задня бабка
  12. Задній захист
  13. Напрямні
  14. Станина
  15. Кардан перемикання напрямку обертання шпинделя
  16. Ходовий вал автоподач
  17. Ходовий гвинт для нарізування різі з телескопічним захистом
  18. Важіль перемикання
  19. Різьвідказник
  20. Фартук
  21. Вал ручне встановлення обмеження поздовжньої автоподачі
  22. Педаль гальма

Панель керування

  1. Товчкова кнопка
  2. Кнопка аварійної зупинки
  3. Увімкнення світлодіодного світильника
  4. Індикаторна лампа наявності напруги живлення
  5. Увімкнення помпи охолоджувального пристрою

Каретка



  1. Рецетримач
  2. Важіль затиску різця
  3. Поворотна частина
  4. Подавання рецетримача. Ціна поділки 0,02 мм
  5. Поперечні салазки
  6. Насос подавання мастила
  7. Поздовжні салазки
  8. Перемикач напрямку обертання шпинделя
  9. Увімкнення сполучення маткової гайки
  10. Важіль перемикання поздовжньої/поперечної автоподачі
  11. Увімкнення/вимкнення автозаглушення
  12. Поперечне переміщення супорта. Ціна поділки 0,05 мм
  13. Поздовжнє переміщення каретки. Ціна поділки 0.1 мм
  14. Шкала кута повороту різцевої каретки
  15. Затискач каретки.

Задня бабка

  1. Піноль
  2. Маховик ходу пінолі
  3. Передній гвинт поперечного зміщення задньої бабки
  4. Обмежувач ходу задньої бабки
  5. Важіль затискача пінолі
  6. Важіль затискача задньої бабки задньої бабки
  7. Задній гвинт поперечного зміщення задньої бабки
  8. Шкала поперечного зміщення задньої бабки

Регулювання муфти перевантаження

Опис валів

  1. Муфта перевантаження поач і фартуха
  2. Ходовий гвинт для нарізування різі з телескопічним захистом
  3. Ходовий вал автоподач
  4. Вал перемикання напрямку обертання шпинделя
  5. Вал ручне встановлення обмеження поздовжньої автоподачі
  6. Механічний вимикач поздовжнього подавання

Різьмовець із таблицею

Опціональні інструменти для задньої бабки

Рецетримач

Варіанти оброблення різними різцями

Трикулачковий патрон

Дає змогу затискати концентричні поверхні з рівномірним зусиллям.



Способи затискача деталей у 3-кулачовому патроні

Рухомий і нерухомий люнет

Застосовується для підтримки під час оброблення довгих тонких деталей із круглим зовнішнім профілем.

З люнетом працювати на низьких обертах.

Рухомий люнет

Нерухомий люнет

Планшайба

З планшайбою працювати тільки на низьких обертах. У разі сильного дисбалансу використовувати балансири.

Оброблення на планшайбі застосовується, якщо деталь неможливо надійно закріпити в кулачовому патроні.

Деталь має бути надійно зафіксована притискачами не менш ніж у 3 точках.



Карта змащення

  1. Коробка-подач один раз на рік олія Gear Oil CLP 68
  2. Змінні шестерні один раз на місяць олива Slideway Oil CGLP 68
  3. Напрямні 3-кулачкового патрона один раз на зміну оливі Slideway Oil CGLP 68
  4. Каретка (8 точок змащення) один раз на зміну оливі Slideway Oil CGLP 68
  5. Задня бабка (2 точки змащення) один раз на зміну оливі Slideway Oil CGLP 68
  6. Підшипники ходового гвинта та ходового вала один раз на зміну оливі Slideway Oil CGLP 68
  7. Фартух один раз на рік олія Gear Oil CLP 68
  8. Механізм поздовжнього подавання один раз на зміну оливі Slideway Oil CGLP 68

Купити токарний гвинторізний верстат від офіційного постачальника Bernardo, Австрія.



Основні
ВиробникBernardo
Користувальницькі характеристики
Габарити, мм2750 x 1080 x 1370
Вага, кг2020
Макс. довжина обточування між центрами, мм1500
Діаметр обточування, ммнад знімною станиною 690 над станиною 460 над супортом 274
Ширина станини, мм300
Прохід шпинделя, мм80
Діапазон швидкостей, об/хв(12) 25 - 1700
Поздовжня подача, мм / об(42) 0,055 — 3,065 мм/об.
Поперечна подача, мм/ об(42) 0,025 — 1,386 мм/об
Метрична різьба, мм(41) 0,1-14
Дюймова різьба, ниток/"(60) 2 - 112
Діаметр пінолі, мм60
Хід пінолі, мм130
Конус піноліМК4
Потужність гол. двигуна, кВт5,5
  • Ціна: 1 164 616 ₴
