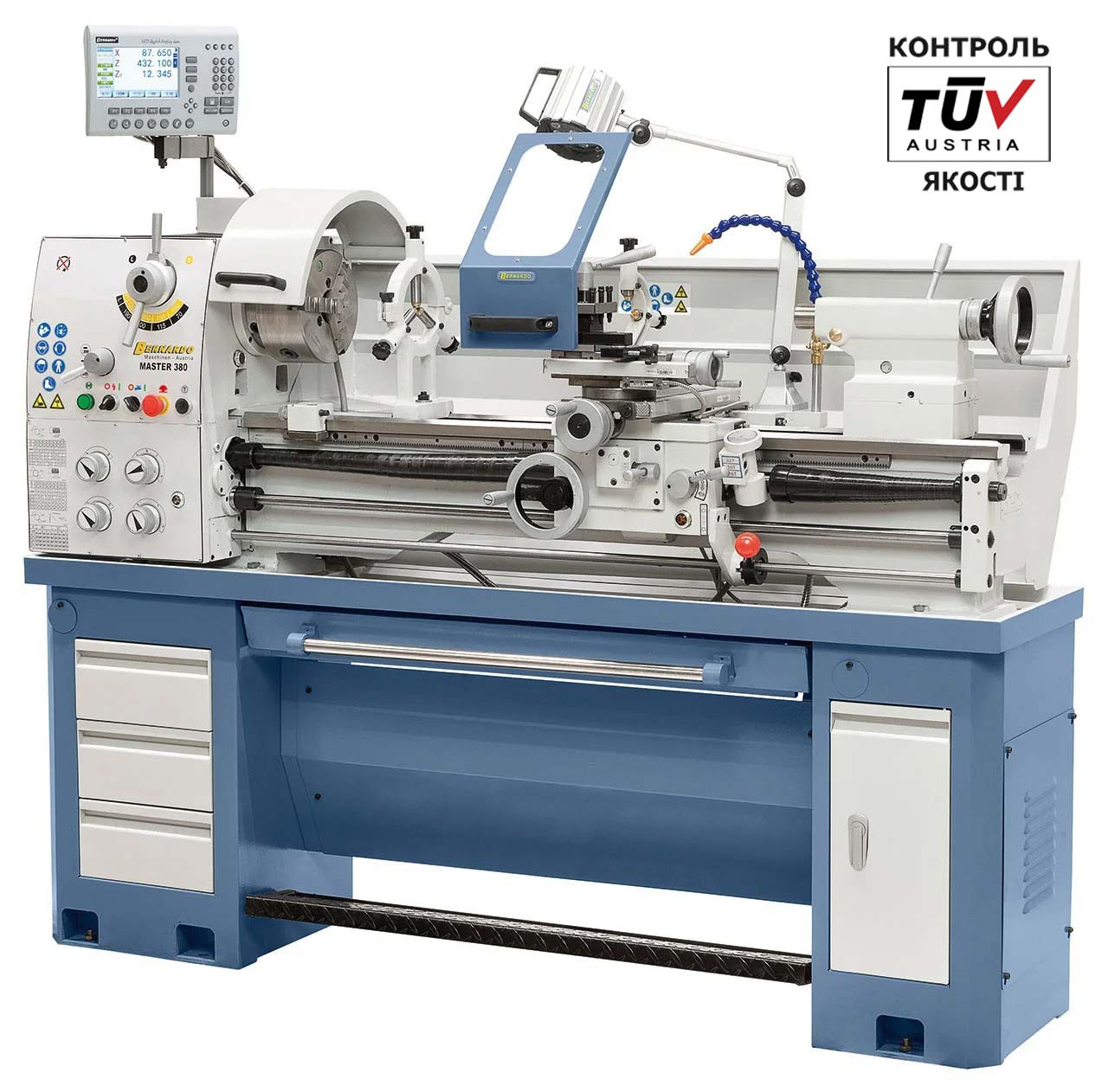

Master 380 ТОКАРНО ГВИНТОРІЗНИЙ ВЕРСТАТ ПО МЕТАЛУ Bernardo | універсальний токарний верстат по металу

• 51 мм шпиндельний отвір для проточування великих діаметрів вала
• Чудовий верстат для технічних училищ, ремонтних майстерень і навчальних майстерень
• Ідеально підходить для оброблення сталі, кольорових матеріалів і пластмас
• Знімний міст дає змогу обробляти заготовки з великим діаметром
• Піддон для стружки витягується на передній план, зберігаючи мінімальні вимоги до простору
• Електромагнітний ножний гальмо зменшує час простою
• Сучасний шпиндельний підшипник із високоякісним радіально-упірними кулькопідшипниками
• Призматична станина із сірого чавуну, індуктивно загартована та точне шліфування
• Одноважільний затискач для задньої бабки, регульований для обточування конуса
• Концентричність шпинделя (≤ 0,009 мм)
• Загартований і полірований шпиндель працює в олійній ванні
• Задня бабка, бабка та всі напрямні регулюються

• Тривісний цифровий дисплей i200 з РК-дисплеєм
• 3-х кулачковий патрон DK11-200 мм / D5
• Незалежний патрон 200 мм / D5, згідно з DIN 55029
• Рухомий люнет - прохід до 50 мм
• Нерухомий люнет - прохід до 70 мм
• Система охолодження МОР
• Початкове наповнення Shell Tellus 46
• Висувний піддон для стружки
• Планшайба 320 мм
• Чотиристоронній різцетримач
• Захисний екран
• Фрикційна запобіжна муфта
• Мікрометричний поздовжній упор
• Захист від бризок
• Різьбопокажчик
• Світлодіодна лампа
• Перехідна втулка для конічного свердла
• Змінні шестерні
• 2 центри, що не обертаються
• Педаль ножного гальма
• Мотор з електромагнітним гальмом
• Тумба
• Набір інструментів (ЗІП)

1. Коробка-подач
2. Таблиця
3. Панель керування
4. Передня бабка
5. LCD дисплей
6. Захисний козирок патрона
7. Патрон
8. Захисна панель
9. Світлодіодна лампа
10. Суппорт
11. Задній захист
12. Задня бабка
13. Напрямні
14. Станина
15. Кардан перемикання напрямку обертання шпинделя
16. Ходовий вал автоподач
17. Ходовий гвинт для нарізування різі з телескопічним захистом
18. Різьвідказник
19. Важіль перемикання напрямку
20. Фартук
21. Мікрометричний упор
22. Муфта перевантаження ходового вала
23. Педаль гальма

Контрольна панель

1. Індикаторна лампа наявності напруги живлення
2. Увімкнення живлення
3. Увімкнення помпи охолоджувального пристрою
4. Кнопка аварійної зупинки
5. Товчкова кнопка

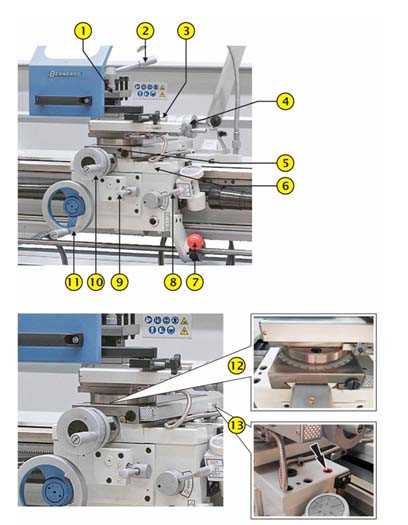

Каретка

1. Різцетримач
2. Важіль затиску затискача різцетримача
3. Поворотна частина
4. Подача різцетримача. Ціна поділки 0,04 мм
5. Поперечні полозки
6. Поздовжні санчата
7. Перемикач напрямку обертання шпинделя
8. Увімкнення сполучення маткової гайки
9. Важіль перемикання поздовжньої/поперечної автоподачі
10. Поперечне переміщення супорта. Ціна поділки 0,05 мм
11. Поздовжнє переміщення каретки. Ціна поділки 0,5 мм Увімкнення/вимкнення автоподачі
12. Шкала кута повороту
13. Підтиск каретки

Задня бабка

1. Піноль
2. Маховик ходу пінолі
3. Передній гвинт поперечного зміщення задньої бабки
4. Обмежувач ходу задньої бабки
5. Важіль затискача пінолі
6. Важіль затискача задньої бабки
7. Задній гвинт поперечного зміщення задньої бабки
8. Шкала поперечного зміщення задньої бабки. Ціна поділки 0,5 мм

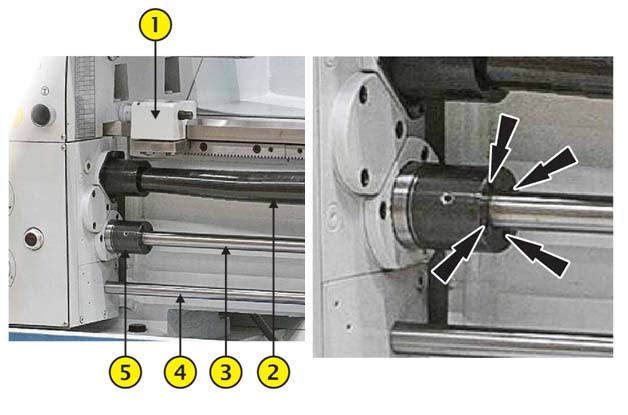

Муфта перевантаження та мікрометричний упор

1. Мікрометричний упор
2. Ходовий гвинт
3. Ходовий вал
4. Кардан вибору напрямку обертання
5. Муфта перевантаження настроювана 4 гвинтами

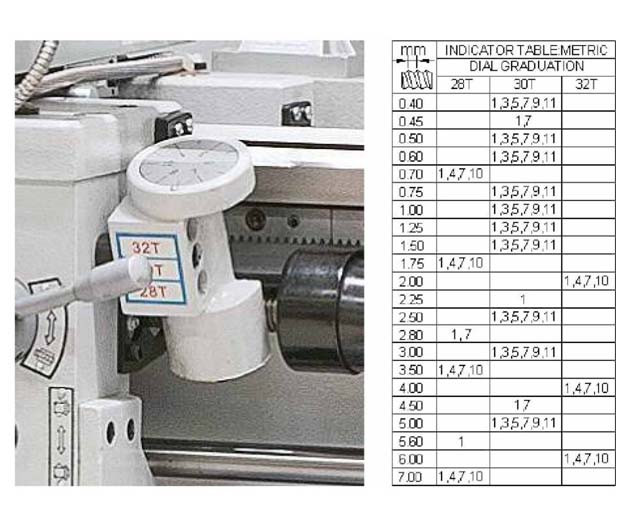

Різьбовказівник із таблицею

Трикулачковий патрон

Дає змогу затискати концентричні поверхні з рівномірним зусиллям

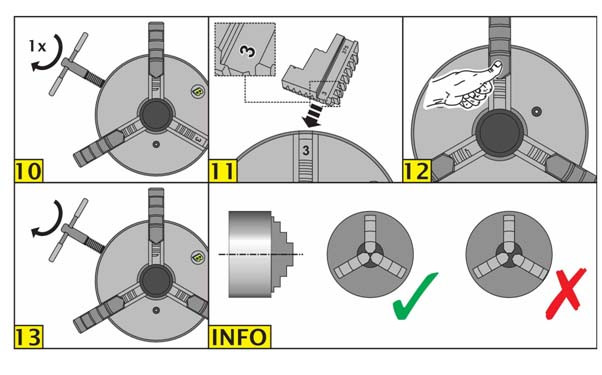

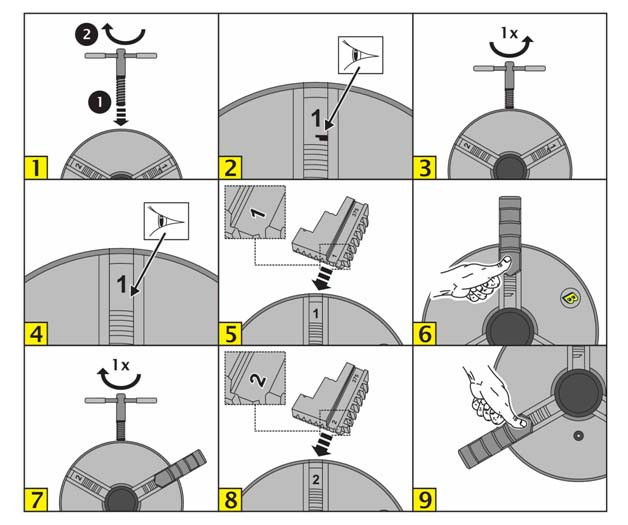

Монтаж кулачків

Всі кулачки марковані та можуть встановлюватися тільки на своє місце

Правильне встановлення перевіряється зведенням кулачків.

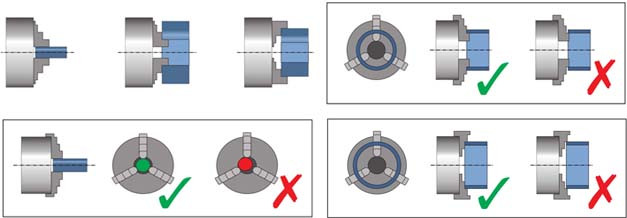

Способи затискача деталей у 3-кулачовому патроні

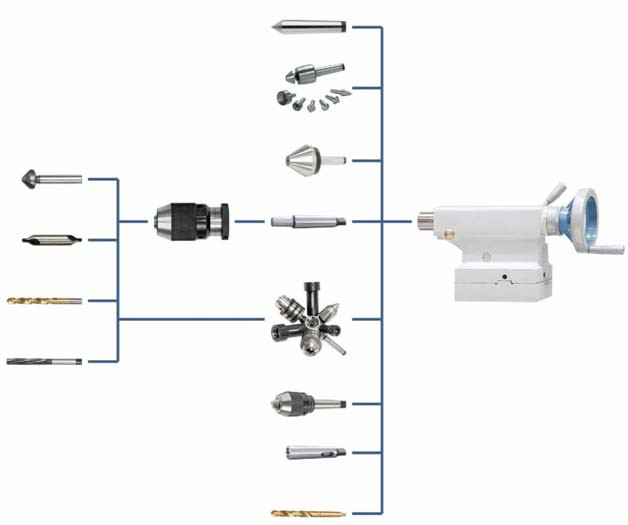

Задня бабка

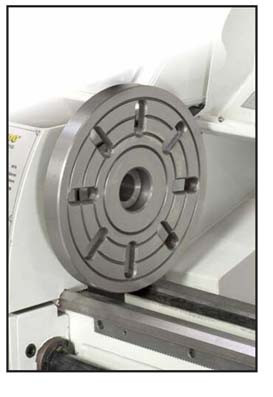

Планшайба

З планшайбою працювати тільки на низьких обертах. У разі дисбалансу використовувати балансири.

Деталь має бути надійно зафіксована притискачами не менш ніж у 3 точках.

Рухомий і нерухомий люнет

Застосовується для підтримки під час оброблення довгих тонких деталей із круглим зовнішнім профілем.

З люнетом працювати на низьких обертах.

Рухомий і нерухомий люнет

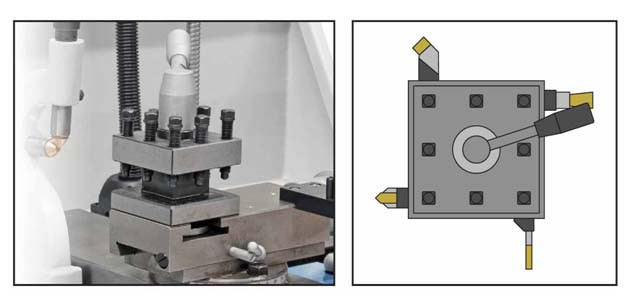

Рецетримач

Варіанти оброблення різними різцями

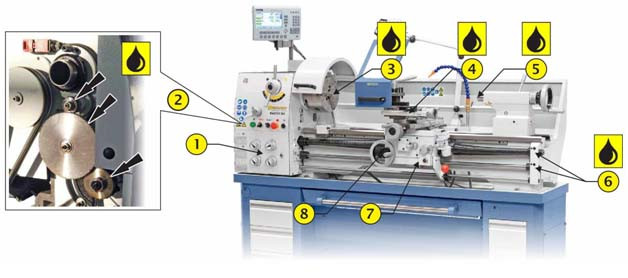

Карта змащення

1. Коробка-подач один раз на рік олія Gear Oil CLP 68
2. Змінні шестерні один раз на місяць олива Slideway Oil CGLP 68
3. Напрямні 3-кулачкового патрона один раз на зміну оливі Slideway Oil CGLP 68
4. Каретка (8 точок змащення) один раз на зміну оливі Slideway Oil CGLP 68
5. Задня бабка (2 точки змащення) один раз на зміну оливі Slideway Oil CGLP 68
6. Підшипники ходового гвинта та ходового вала один раз на зміну оливі Slideway Oil CGLP 68
7. Фартух один раз на рік олія Gear Oil CLP 68
8. Механізм поздовжнього подавання один раз на зміну оливі Slideway Oil CGLP 68

Можлива заміна олив на сумісні аналогічні за параметрами.

Заливання охолоджувальної рідини
