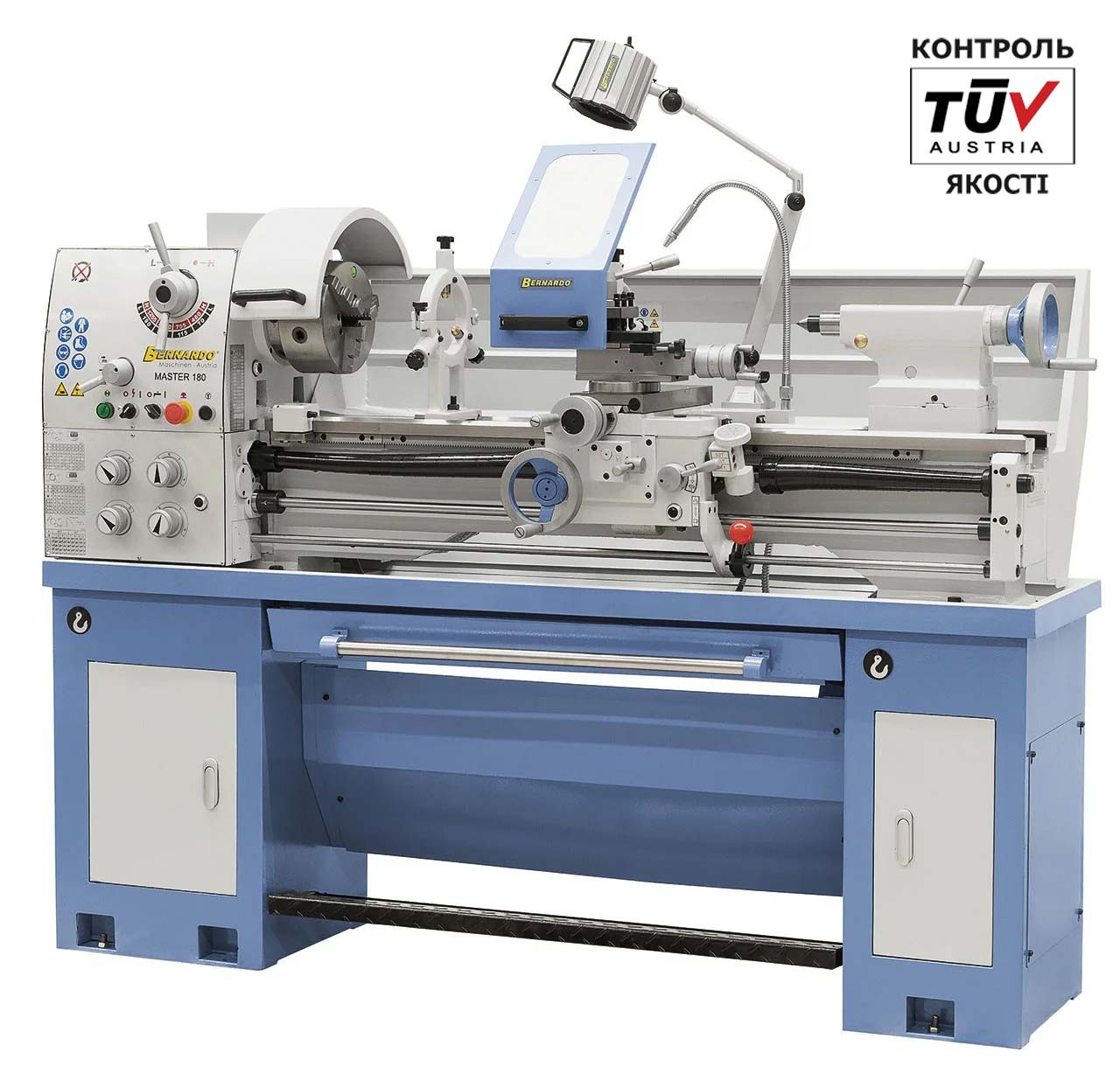

Master 180 ТОКАРНИЙ ГВИНТОРІЗНИЙ ВЕРСТАТ ПО МЕТАЛУ Bernardo

Опис
Характеристики
Інформація для замовлення

Токарний гвинторізний верстат Master 180 вирізняється міцною конструкцією і практичністю. По-справжньому універсальною для технічних шкіл, ремонтних майстерень і навчальних цехів цю модель робить стандартна комплектація, що містить усе основне приладдя, як-от упори, світлодіодна лампа для верстата та заходи безпеки відповідно до стандартів CE.

  • Двигуни якість Bernardo — ГАРАНТІЯ 2 РОКИ!



Особливості токарно вінторізного верстата:

  • Стандартний отвір шпинделя діаметром 51 мм дає змогу обробляти вали великого діаметра.
  • Ідеально підходить для технічних шкіл, ремонтних майстерень і навчальних цехів
  • Ідеально підходить для обробки сталі, кольорових металів і пластмас
  • Знімний міст для обробки заготовок великого діаметра
  • Можливість компактного встановлення завдяки висувному вперед лотку для збору стружки
  • Регулювання швидкості та подачі має просту конструкцію, плавний хід і точне перемикання
  • Електромеханічне ножне гальмо для скорочення часу простою
  • Сучасний підшипник головного шпинделя з радіально-упорним шарикопідшипником прецизійної конструкції
  • Призматична станина із сірого чавуну, індуктивно загартована і прецизійно відшліфована
  • Одноважільний затиск задньої бабки, рухливий для точіння конусів
  • Гарантована концентричність конуса шпинделя (≤ 0,009 мм)
  • Головний шпиндель загартований і відшліфований, працює в масляній ванні
  • Задня бабка, бабка і всі напрямні регулюються

Стандартна комплектація

  • 3-кулачковий патрон DK11-200 мм/D5
  • Незалежний патрон K72-200 мм/D5
  • Рухомий люнет до 50 мм
  • Нерухомий люнет до 70 мм
  • Охолоджувальний пристрій
  • Початкове наповнення Shell Tellus 46
  • Вийманий лоток для стружки
  • Фланець 320 мм
  • Чотиристоронній різцетримач
  • Фрикційна муфта
  • Мікрометричний поздовжній упор
  • Шкала резьб
  • Світлодіодна лампа
  • Редукційна втулка
  • Змінні шестерні
  • центри, що не обертаються — 2 шт.
  • Ніжна педаль із функцією гальмування відповідно до CE
  • Двигун із магнітним гальмом згідно з CE
  • Тумба
  • Набір інструментів для обслуговування (ЗІП)

Частини верстата



1. Коробка подач

2. Таблиця

3. Панель управління

4. Передня бабка

5.  LCD дисплей

6. Захисний козирок патрону

7. Патрон

8. Захисна панель

9. Світлодіодна лампа

10. Супорт

11. Задній захист

12. Задня бабка

13. Напрямні

14. Станина

15. Кардан перемикання напрямку обертання шпинделя

16. Ходовий вал автоподач

17. Ходовий гвинт для нарізування різьблення з телескопічним захистом

18.  Різьбовій показник

19.  Важіль перемикання напрямку

20. Фартух

21. Мікрометричний упор

22. Муфта перевантаження ходового вала

23. Педаль гальма

Контрольна панель

1. Індикаторна лампа наявності напруги живлення

2. Включення живлення

3. Включення помпы охолоджуючого пристрою

4. Кнопка аварійної зупинки

5. Товчкова кнопка

Каретка

1. Різцетримач

2. Важіль затиску різцетримачу

3. Поворотна частина

4. Подача різцетримачу. Цына делення 0,04 мм

5. Поперечні салазки

6. Поздовжні салазки

7.  Перемикач напрямку обертання шпинделя

8. Включення сполучення маткової гайки

9. Важіль перемикання поздовжньої / поперечної автоподачі

10. Поперечне переміщення супорта. Ціна ділення 0,05 мм

11. Поздовжнє переміщення каретки. Ціна делення 0.5 мм Включення / відключення автоподачі

12. Шкала кут повороту

13. Підтиск каретки

Задня бабка

1. Піноль

2. Маховик ходу піноли

3. Передній гвинт поперечного зміщення задньої бабки

4. Обмежувач ходу задньої бабки

5. Важіль затиску пінолі

6. Важіль затиску задньої бабки

7. Задній гвинт поперечного зміщення задньої бабки

8. Шкала поперечного зміщення задньої бабки. Ціна ділення 0,5 мм

Муфта перевантаження і мікрометричний упор

1. Мікрометричний упор

2. Ходовий гвинт

3. Ходовий вал

4. Кардан вибору напрямку обертання

5. Муфта перевантаження настроюється 4 гвинтами

Карта змащення

1.Коробка подач один раз на рік масло Gear Oil CLP 68

2.Смена шестерні один раз в місяць масло Slideway Oil CGLP 68

3. Напрямок 3-кулачкового патрона один раз у змину оливу Slideway Oil CGLP 68

4.Каретка (8 точок змащення) один раз в зміну масло Slideway Oil CGLP 68

5.Задняя бабка (2 точки змащення) один раз в зміну масло Slideway Oil CGLP 68

6.Подшіпнікі ходового гвинта і ходового валу один раз в зміну масло Slideway Oil CGLP 68

7.Фартук один раз на рік масло Gear Oil CLP 68

8.Механізм поздовжньої подачі один раз в зміну масло Slideway Oil CGLP 68

Купити токарний гвинторізний верстат от

офіційного постачальника Bernardo, Австрія.



Основні
ВиробникBernardo
Користувальницькі характеристики
Вага ок.540 кг
Споживана потужність двигуна S6 40%2,2 кВт (400 В)
Розмір машини (Ш x Г x В)1920 x 750 x 1600 мм
Потужність двигуна S1 100%1,5 кВт (400 В)
Конус шпинделяDIN 55029, D1-5
Відстань між центрами1000 мм
Шпиндельное отвір51 мм
Діапазон швидкостей(8) 70 - 2000 об / хв
Поздовжня подача(32) 0,052 - 1,392 мм / об.
Висота центру180 мм
Конус піноліМК4
Ширина станини185 мм
Діаметр пінолі42 мм
Хід пінолі110 мм
Поперечна подача(32) 0,014 - 0,380 мм / об
Метрична різьба(26) 0,4 - 7,0 мм
Дюймова різьба(34) 4 - 56 ниток / 1 "
Діаметр обточуваннянад станиною 360мм, над знімною станиною 480мм, над супортом 220мм
  • Ціна: 383 936 ₴
