Profi 750 LZ 230 Bernardo В Токарно фрезерний верстат по металу | Професійний токарний верстат по металу

Опис
Характеристики
Інформація для замовлення

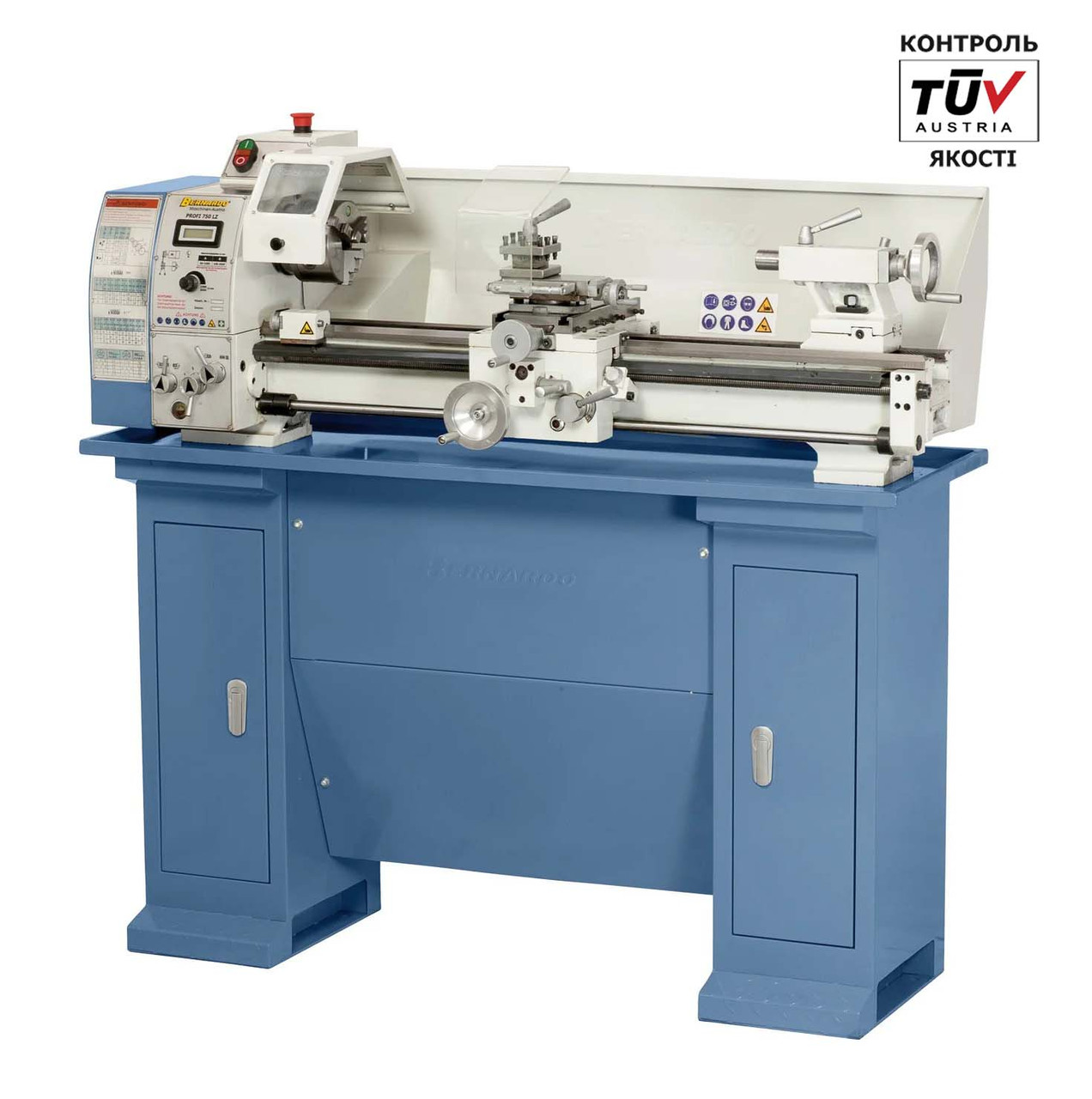

Токарно-фрезерний верстат Profi 750 LZ - професійний токарний верстат по металу, стандартно оснащений напрямним і тяговим шпинделем для нарізування різьблення або для автоматичної подачі. Верстат по металу Profi 750 LZ має продуктивний двигун 1,0 кВт і безступінчасте регулювання швидкості. Новим у цій моделі є стандартна фрикційна муфта і поздовжній упор мікрометра. Пристрій цифорової індикації дасть змогу контролювати швидкість обертання на будь-якому етапі обробки деталі. Крім того, існує можливість дооснащення верстата фрезерною насадкою FA 16.

  • Двигуни якість Bernardo — ГАРАНТІЯ 2 РОКИ!



Особливості

  • Дуже зручні, стійкі верстати з ведучим і тяговим шпинделем.
  • Регулювання подачі має просту конструкцію, плавний хід і точне перемикання
  • Універсальні можливості застосування: Точна механіка, навчальні та навчально-виробничі майстерні, ...
  • Ідеально підходить для обробки сталі, кольорових металів і пластмас
  • Каретка оснащена маховиками з точним масштабуванням
  • Шпиндельна бабка може використовуватися як упор для інструменту
  • Задня бабка, бабка і всі напрямні регулюються
  • Потужний приводний двигун, розрахований навіть на тривалу роботу
  • Електронне безступінчасте регулювання частоти обертання, що забезпечує оптимальну адаптацію до оброблюваної деталі

Стандартна комплектація

  • Трикулачковий патрон DK11-125 мм
  • Фланець патрона 125 мм
  • Фіксовані центральні точки
  • Змінні колеса
  • Чотиристоронній різцетримач
  • Муфта, що прослизає
  • Поздовжній упор мікрометра
  • Поперечні санчата з верхньою опорою
  • Цифровий індикатор швидкості
  • Різьбовказівник
  • Захисний кожух патрона
  • Захисний кожух для стружки
  • Кришка ведучого гвинта
  • Набір інструментів ЗІП

Частини верстата

1.Плавне регулювання швидкості шпинделя

2.Цифрове табло швидкості шпинделя

3. Кнопка стоп

4. Кнопка старт

5. Кнопка аварійної зупинки

6.Перемикач напрямку обертання шпинделя

7. Засіб для зберігання 5 х 20 мм 10 А

1. Первинна бабка

2. Контрольна панель

3. Захисний щиток патрона

4. Трикулачковий патрон

5. Захист від рецетримача

6.Каретка

7. Захисна панель

8. Задня бабка

9. Напрямні

10.Піддон

11.Ходовий гвинт

12. Резьбовий гвинт

13. Резоуказник

14.Фартук

15. Мікрометричний упор

16. Захист ходового гвинта

17.Коробка-подач

18. Кришка гітари

Коробка-подач

1.Перемикач напрямку ходу

2. Рівнінь оливи

3.Перемикач швидкості автоподавання

4.Перемикач ходовий гвинт

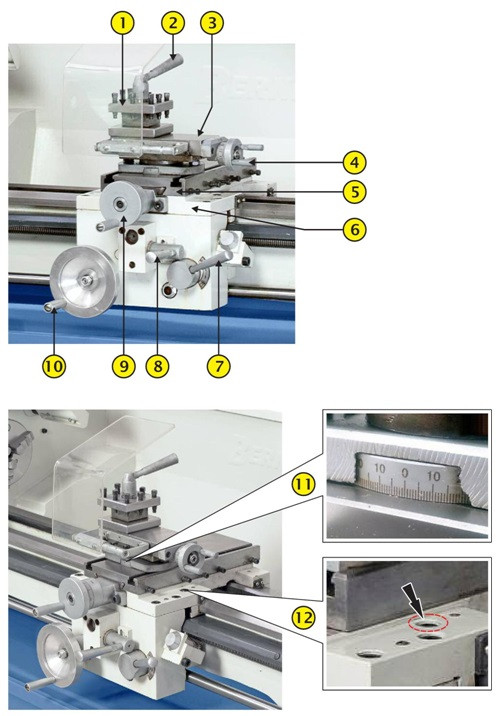

Каретка

1.Четирихпозиційний різетримач

2. Затискач затискача для різання

3. Поворотна частина супорту

4. Передавання рецетримача

5.Поперечні салазки

6. Поздовжні салазки

7. Затискач маткової гайки

8.Перемикання поздовжньої/поперечної подачі

9.Маховик поперечного подавання

10. Маховик поздовжнього подавання

11.Шкала повороту супорту

12. Гвинт підтискання каретки

Задня бабка

1. Піноль

2.Ручка затискача пінолі

3.Маховик ходу пінолі

4. Гвинт настроювання поперечного зміщення задньої бабки

5. Притискний гвинт задньої бабки

6. Кінковий гвинт задньої бабки

7. Річаг фіксації задньої бабки

8. Задній гвинт настроювання поперечного зміщення задньої бабки

9.Фікувальний гвинт поперечного зміщення задньої бабки

10.Шкала поперечного зміщення задньої бабки

Запобіжна муфта та мікрометричний упор

1. Мінікрометричний упор

2.Ходовий гвинт із захистом

3.Ходовий вал

4. Запобіжна муфта

Запобіжна муфта може бути відрегульована за допомогою 4 гвинтів

Опціональні інструменти для задньої бабки

Фрезерний пристрій (опція)

Опціонально може бути поставлений фрезерний пристрій, що розширить сферу застосування токарного верстата. Машинні лещата в цьому разі кріпляться замість верхніх салазок.

Карта змащення

1.Коробка поач раз на рік олива Gear Oil CLP 68

2. Напрямні 3-кулачкового патрона один раз на зміну оливі Slideway Oil CGLP 68

3. Каретка (6 точок) один раз у зміну оливи Slideway Oil CGLP 68

4. Задня бабка (2 точки)  раз на зміну оливі Slideway Oil CGLP 68

5.Підшипники ходового вала та ходового гвинта один раз на зміну оливі Slideway Oil CGLP 68

6.Фартук один раз на рік олива Gear Oil CLP 68

7.Механізм і напрямні поздовжнього подавання один раз на зміну оливі Slideway Oil CGLP 68

Купити токарно фрезерний верстат від офіційного постачальника Bernardo, Австрія.

💬 див. також

📢 - Типи токарних робіт різними різцями, що виконуються на токарному верстаті

Основні
СтанНовий
Користувальницькі характеристики
Вага ок.145 кг
Споживана потужність двигуна S6 40%1,0 кВт / 230 В
Потужність двигуна S1 100%0,75 кВт / 230 В
Відстань між центрами750 мм
Розмір T-образного паза10 мм
Розміри машини (Ш x Г x В) *1350 x 600 x 460 мм
Шпиндельное отвір26 мм
Конусність в отворі шпинделяMT 4
Висота центру130 мм
Діапазон швидкостей, безступінчатий50 - 1000/100 - 2000 об / хв
Конус піноліMT 2
Хід пінолі75 мм
Метрична різьба(18) 0,2 - 3,5 мм
Ширина станини135 мм
Діаметр обточування над станиною250 мм
дюймова різьба(21) 8 - 56 ниток "
Поперечні подачі(6) 0,026 - 0,156 мм / об
Поздовжні подачі(6) 0,08 - 0,48 мм / об
  • Ціна: 161 135 ₴
