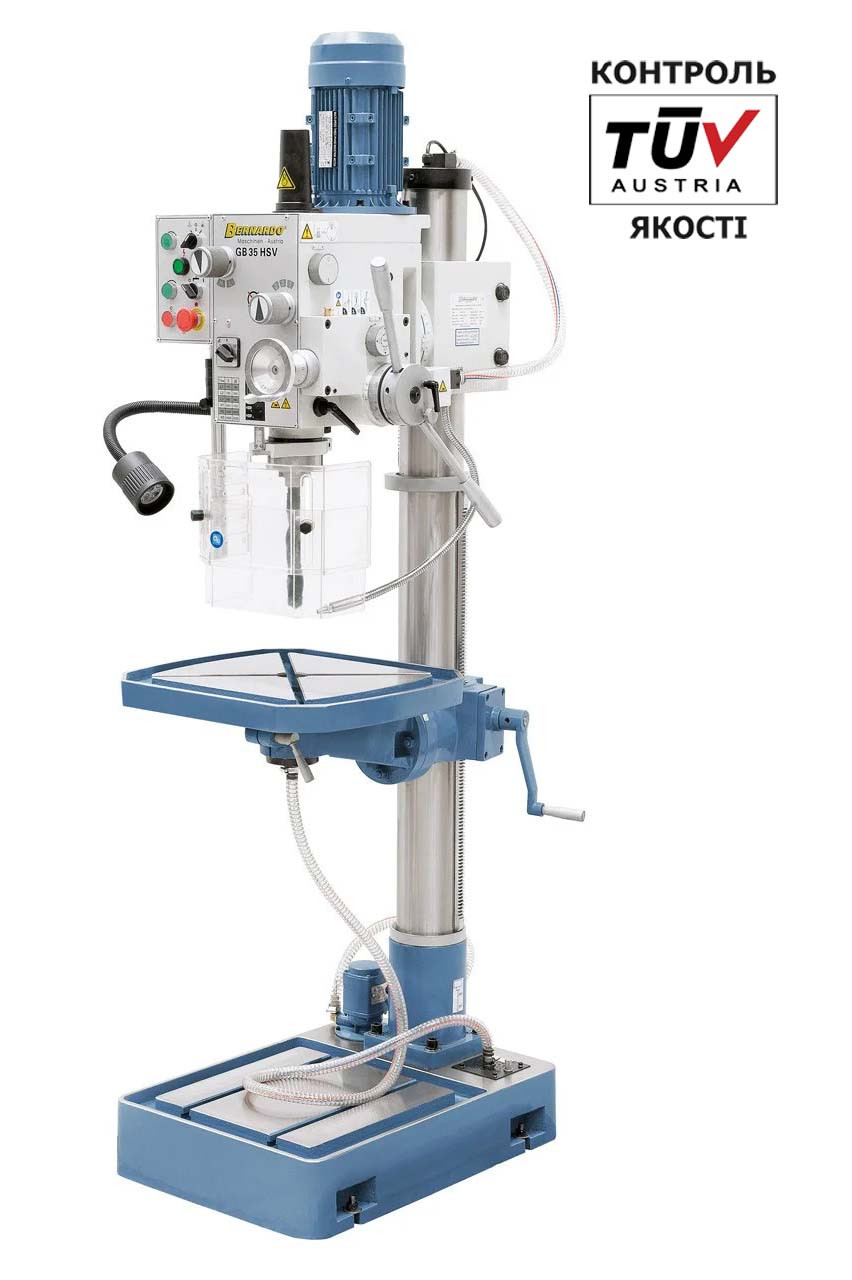

GB 35 HSV Промисловий різьбонарізний свердлильний верстат на колоні з МОР (2,2 кВт) Bernardo
Промисловий різенарізний свердлильний верстат на колоні GB 35 HSV вирізняється високошвидкісним діапазоном (75-3200 об/хв), а також широкий асортимент стандартного приладдя (наприклад, автоматичне подавання шпинделя, похила свердлильна голова, пристрій охолодження, світлодіодна лампа тощо), що робить цю машину ідеальною для малих і середніх виробничих підприємств.
- Двигуни якість Bernardo — ГАРАНТЯ 2 РОКИ!
Особливості
- Потужний двоступеневий двигун, діапазон швидкостей 75-3200 об./хв
- Жорстка полірована сталева колона, що підходить для важкого робочого навантаження
- Цифровий дисплей для ходу шпинделя та світлодіодна лампа постачаються у стандартній комплектації
- У стандартній комплектації автоматична подавання шпинделя і пристроєм для нарізування різі
- Важіль дає змогу швидко та легко змінювати швидкість
- Свердлильна голова регулюється за висотою, нахиляється на 180° і обертається на 360°
- Плавний хід завдяки полірованим зубчастим колесам, що працюють у олійній ванні
- Ручне грубе подавання на ручне точне подавання може бути перемиканням за допомогою муфти
- Якісні кулькопідшипники забезпечують високу концентричність
- Висока безпека завдяки регульованому за висотою захисному кожуху з мікроперемикачем
Стандартне приладдя
- Швидкозатискний патрон 1 - 16 мм/В 16
- Свердлильна оправа MT 4/B 16
- Адаптер MT 4/3
- Регульований за висотою захисний екран
- Цифрова індикація глибини свердління
- Різьбарвний пристрій
- Світлодіодна лампа
- інструменти (ЗІП)
Основні вузли свердлильного верстата
1. Основа
2. Важіль затискання поворотного стола
3. Стіл
4. Захисний екран
5. Світлодіодна лампа освітлення
6. Мікроподача шпинделя
7. Контрольна панель
8. Голова свердлильного верстата
9. Мотор
10. Вмикання автоподавання
11. Важіль подавання шпинделя та вимкнення автоподавання
12. Селектор вибору швидкості автоподання шпинделя
13. Важіль фіксації положення ходу шпинделя
14. Колонна
15. Зубчаста рейка
16. Ручка підіймання столу
17. Ручка регулювання голови за висотою
18. Помпа подавання СОЖ
Контрольна панель
1. Кнопка СТОП
2. Кнопка вмикання лівого обертання шпинделя
3. Індикатор увімкнення схеми
4. Кнопка вмикання правого обертання шпинделя
5. Перемикач режиму ЗВЕРЛЕННЯ/ НАРЕЗАННЯ РЕЗУБ
6. Вмикання помпи подавання СОЖ
7. Кнопка аварийной остановки
8. Перемикач швидкості обертання мотора
9. Ввідний вимикач
А. Кнопка зменшення числа
В. Кнопка збільшення числа
С. Вибір дюйми/міліметри
D. ЖК Дисплей
Е. Кнопка вимикання
F. Кнопка вмикання й обнулення
G. Батарейка GR2032
Встановлення обмеження глибини свердління
(на прикладі глибина свердління 25 мм)
Автоматичне подавання шпинделя
Встановити швидкість автоподавання
Старт автоподавання
Мікроподача шпинделя
Приклад мікроподавання на 0,12 мм
Нарізування різі
Настроювання регульованого кулачка зупинки
Настроювання кулачка на ліве обертання шпинделя у разі досягнення глибини нарізування
| Основні | |
|---|---|
| Виробник | Bernardo |
| Користувальницькі характеристики | |
| Вага ок. | 340 кг |
| Споживана потужність двигуна S6 40% | 1,5 / 2,2 кВт (400 В) |
| Розмір машини (Ш x Г x В) | 630 x 700 x 2050 мм |
| Розмір столу | 500 x 455 мм |
| Потужність двигуна S1 100% | 1,1 / 1,5 кВт (400 В) |
| Відстань шпинделя до стовпця | 295 мм |
| Швидкість шпинделя | (12) 75 - 3200 об / хв |
| Робоча поверхня підстави | 375 x 365 мм |
| Відстань шпинделя до основи | 1185 мм |
| Відстань шпинделя до столу макс. | 775 мм |
| Діапазон подачі | 0,10 / 0,18 / 0,26 мм / об. |
| Конус Морсу | MT 4 |
| Діаметр колони | 115 мм |
| Продуктивність свердління макс. | 32 мм |
| Хід шпинделя | 125 мм |
| Розмір T-образного паза | 14 мм |
| Свердлильний патрон | 1-16 мм / В16 |
- Ціна: 277 899 ₴
