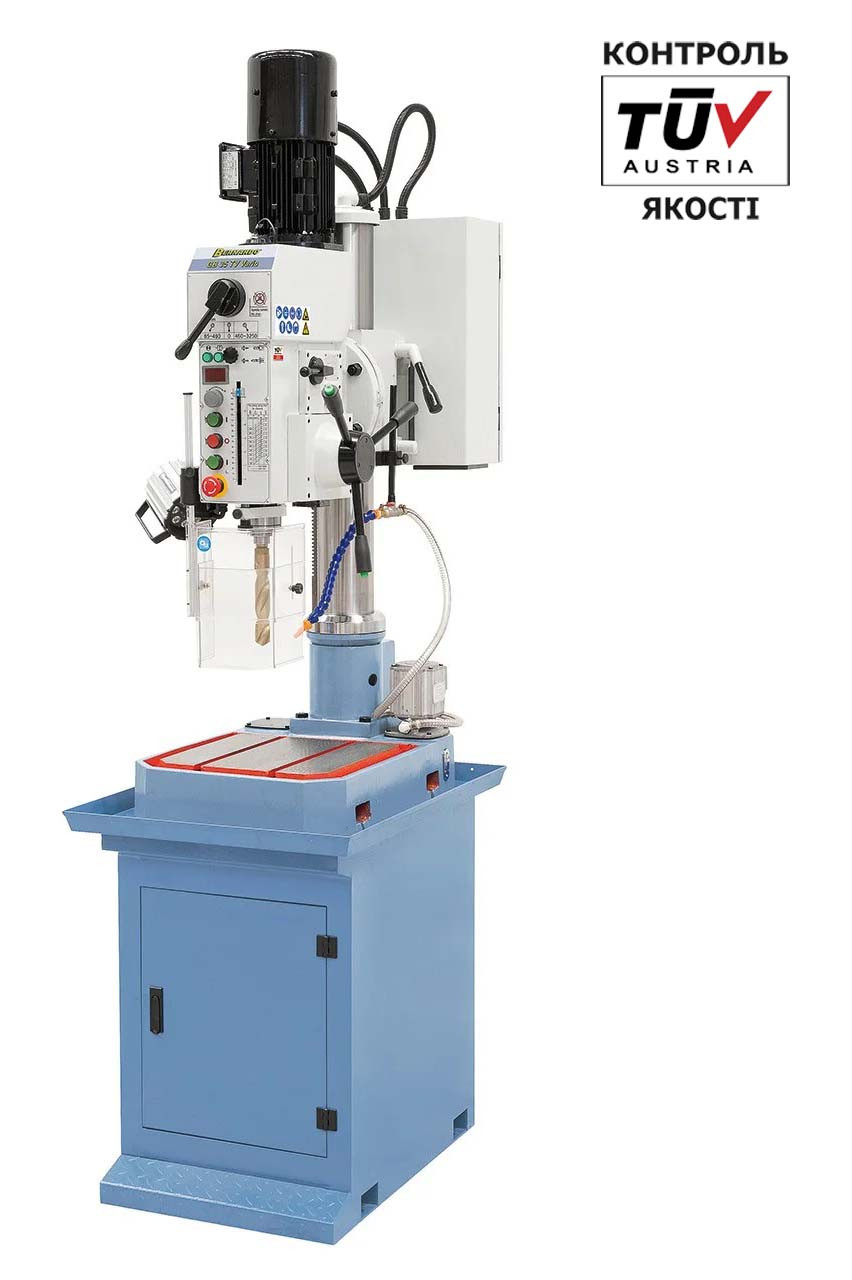

GB 35 TV Vario Настільний свердлильний верстат на колоні з варіатором Bernardo
Промисловий свердлильний верстат на колоні з варіантом GB 35 TV Vario обладнаний безступеневим регулюванням швидкості, автоматичним подаванням шпинделя та цифровим зчитуванням швидкості. Крім того, ця модель постачається з головкою, що нахиляється, для свердління, що дає змогу використовувати велику кількість застосунків.
- Двигуни якість Bernardo — ГАРАНТЯ 2 РОКИ!
Особливості
- Гарантована концентричність ≤ 0,02 мм, виміряна на шпинделі
- Похила свердлильна головка від -45° до +45 ° набагато збільшує діапазон застосувань
- Автоматичний пристрій для зняття інструменту дає змогу швидко змінювати інструмент
- Точно полірована опорна плита обладнана Т-подібними пазами та вбудованим насосом для охолоджувальної рідини
- Містить енергоефективну, потужну лампу для світлодіодної лампи
- Колісні колеса — олії, що працюють — забезпечують плавну роботу
- Тверда та полірована сталева колона, призначена для безперервної роботи
- Плавне регулювання швидкості — видиме на цифровому диплані
Стандартне приладдя
- Буровий патрон 1 - 13 мм / В 16
- Бурова патрубка MT 4/B 16
- Морська конічна свердлильна втулка MT4/3, MT4/2, MT3/1
- Охолоджувальний пристрій
- Подавання електромагнітного шпинделя
- Різьбарвний пристрій
- Пристрій автоматичного зняття інструмента
- Світлодіодне світло машини
- Цифрове зчитування швидкостей
- Початкове наповнення Shell Tellus 46
- Регульований за висотою захисний кожух
Частини та елементи керування
1. Основа
2. Затискач затискача повороту стола
3. Стіл
4. Захисний щиток
5. Світлодіодна лампа освітлення
6.Мікроподання шпинделя
7. Контрольна панель
8.Голова свердлильного верстата
9.Мотор
10. Вмикання автоподавання
11. Річ подавання шпинделя та вмикання автоподавання
12. Селектор вибору швидкості автоподання шпинделя
13. Річ фіксації положення ходу шпинделя
14.Колонна
15.5Зубчаста рейка
16.Ручка підіймання столу
17.Ручка регулювання голови за висотою
18.Помпа подавання СОЖ
Контрольна панель
1.Кнопка стоп
2. Кнопка увімкнення лівого обертання шпинделя
3.Індикатор увімкнення схеми
4. Кнопка увімкнення правого обертання шпинделя
5.Перемикач режиму свердління/нарізання різі
6. Вмикання помпи подавання СКЛАД
7. Кнопка аварийной остановки
8.Перемикач швидкості обертання мотора
9. Ввідний вимикач
A. Кнопка зменшення числа
B. Кнопка збільшення числа
C.Вибір дюйми/милметри
D.ЖК дисплей
E. Кнопка вимикання
F. Кнопка увімкнення й обнулення
G.Батарейка CR2032
Настроювання швидкості обертання шпинделя
Приклад налаштування швидкості 600 об/хв
Встановіть необхідну за технологією швидкість автоподавання
(примір встановлення автоподавання 0,26 мм/об)
Карта змащення
Купити промисловий свердлильний верстат на колоні з варіантом від офіційного постачальника Bernardo, Австрія.
Основні | |
---|---|
Виробник | Bernardo |
Користувальницькі характеристики | |
Вага ок. | 300 кг |
Споживана потужність двигуна S6 40% | 2,2 кВт |
Розмір машини (Ш x Г x В) | 500 x 900 x 1660 мм |
Потужність двигуна S1 100% | 1,5 кВт |
Відстань шпинделя до стовпця | 320 мм |
Макс. | M24 |
Дриль | 1 - 13 мм / B 16 |
Робоча поверхня підстави | 360 x 370 мм |
Відстань шпинделя до основи | 135 - 650 мм |
Діапазон подачі | 0,1 / 0,2 / 0,3 мм / об. |
Потужність свердління в сталі | 35 мм |
Конус Морсу | MT 4 |
Діаметр колони | 120 мм |
Хід шпинделя | 160 мм |
Розмір T-образного паза | 14 мм |
Потужність свердління в чавуні | 40 мм |
Швидкість шпинделя / 2 кроки | 65 - 460 об / хв / 460 - 3250 об / хв |
- Ціна: 314 727 ₴
