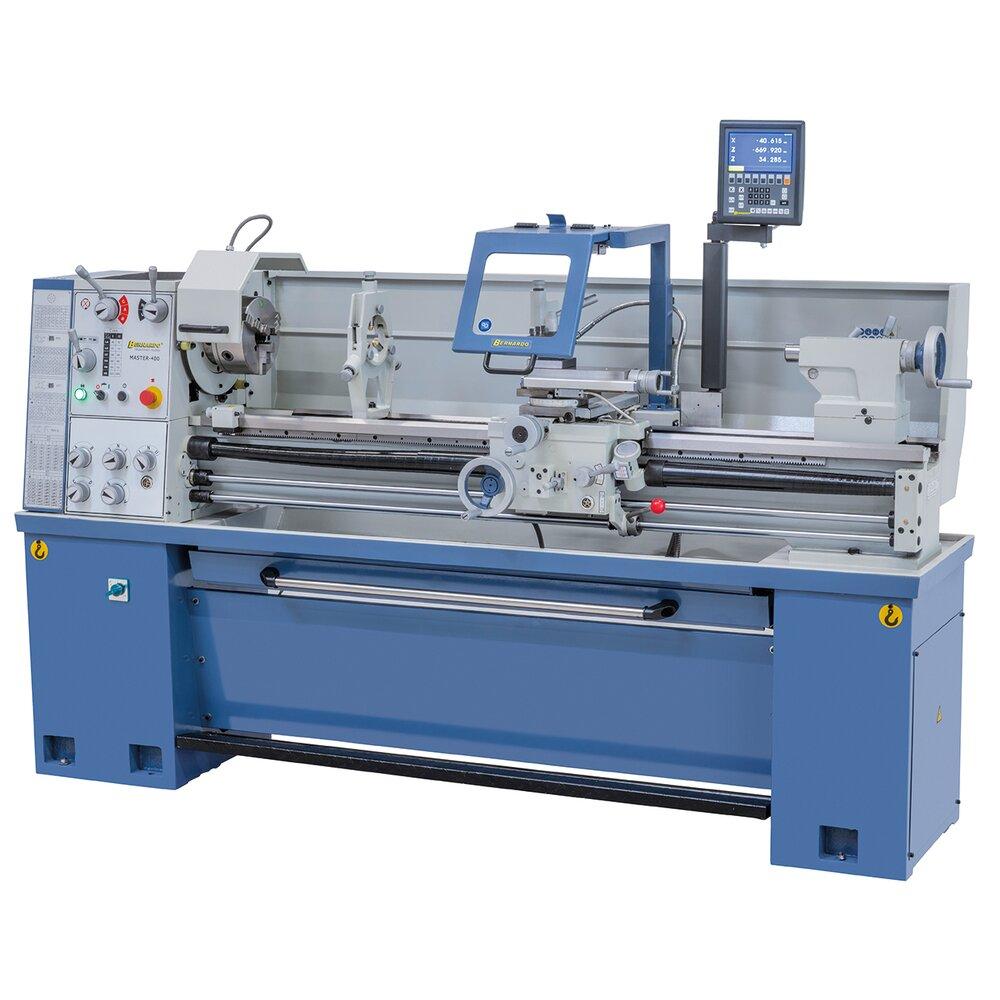

Master 400 x 1500 Універсальний токарний верстат з 3-осьовим цифровим дисплеєм

Відео огляд токарно вінторізного верстата Master 400 x 1500

Характеристики продукту

• Ідеально підходить для обробки сталі, кольорових металів та пластику.
• Електромеханічне ножне гальмо для скорочення часу простою
• Гартовані та шліфовані шестерні, включаючи шестерню подачі
• Дуже зручний, стійкий верстат з ходовим гвинтом і гвинтом, що подає
• V-подібна станина із сірого чавуну, індукційне загартування та прецизійне шліфування.
• Сучасні підшипники головного шпинделя з прецизійними радіально-упорними шарикопідшипниками
• Основа верстата з надміцного чавуну
• Задня бабка може регулюватися в межах ± 5 мм для точення конуса
• Ідеально підходить для технічних училищ, ремонтних майстерень та навчальних майстерень
• Регулювання швидкості та подачі просте, плавне і може бути точно перемикане
• Економне місце встановлення завдяки висувному вперед піддону для стружки
• Знімний міст для обробки заготовок великого діаметру
• Оптимальне співвідношення ціни та якості, сучасний дизайн
• У стандартну комплектацію входить вбудована фрикційна муфта

Стандартне приладдя

• 33-осьовий цифровий індикатор ES-12 V з РК-дисплеєм
• 3-кулачковий патрон DK11-200 мм/D5
• Планшетка 200 мм/D5, відповідно до DIN 55029
• Стаціонарний люнет – макс. діаметр отвору 90 мм
• Наступний люнет – макс. діаметр отвору 70 мм
• Система охолодження
• Початкове заповнення Shell Tellus 46
• Висувний піддон для стружки
• Затискна пластина 320 мм
• Утримувач різцетримача з чотирма напрямними
• Запобіжний пристрій для утримувача різцетримача з чотирма напрямними
• Прослизає муфта
• Мікрометричний поздовжній упор
• Різьбомір
• Світлодіодне підсвічування верстата
• Редукційна втулка
• Зміна передач
• 2 центральні точки
• Ножна педаль з функцією гальма відповідно до CE
• Двигун з магнітним гальмом відповідно до стандарту CE
• Робочі інструменти

1. Коробка-подач
2. Панель керування
3. Таблиця
4. Передня бабка
5. Захисний козирок патрона
6. Патрон
7. Захисна панель
8. Світлодіодна лампа
9. Суппорт
10. LCD дисплей
11. Задня бабка
12. Задній захист
13. Напрямні
14. Станина
15. Кардан перемикання напрямку обертання шпинделя
16. Ходовий вал автоподач
17. Ходовий гвинт для нарізування різі з телескопічним захистом
18. Важіль перемикання
19. Різьвідказник
20. Фартук
21. Вал ручне встановлення обмеження поздовжньої автоподачі
22. Педаль гальма

Панель керування

1. Товчкова кнопка
2. Кнопка аварійної зупинки
3. Увімкнення світлодіодного світильника
4. Індикаторна лампа наявності напруги живлення
5. Увімкнення помпи охолоджувального пристрою

Каретка

1. Рецетримач
2. Важіль затиску різця
3. Поворотна частина
4. Подавання рецетримача. Ціна поділки 0,02 мм
5. Поперечні салазки
6. Насос подавання мастила
7. Поздовжні салазки
8. Перемикач напрямку обертання шпинделя
9. Увімкнення сполучення маткової гайки
10. Важіль перемикання поздовжньої/поперечної автоподачі
11. Увімкнення/вимкнення автозаглушення
12. Поперечне переміщення супорта. Ціна поділки 0,05 мм
13. Поздовжнє переміщення каретки. Ціна поділки 0.1 мм
14. Шкала кута повороту різцевої каретки
15. Затискач каретки.

Задня бабка

1. Піноль
2. Маховик ходу пінолі
3. Передній гвинт поперечного зміщення задньої бабки
4. Обмежувач ходу задньої бабки
5. Важіль затискача пінолі
6. Важіль затискача задньої бабки задньої бабки
7. Задній гвинт поперечного зміщення задньої бабки
8. Шкала поперечного зміщення задньої бабки

Регулювання муфти перевантаження

Опис валів

1. Муфта перевантаження поач і фартуха
2. Ходовий гвинт для нарізування різі з телескопічним захистом
3. Ходовий вал автоподач
4. Вал перемикання напрямку обертання шпинделя
5. Вал ручне встановлення обмеження поздовжньої автоподачі
6. Механічний вимикач поздовжнього подавання

Різьмовець із таблицею

Опціональні інструменти для задньої бабки

Рецетримач

Варіанти оброблення різними різцями

Трикулачковий патрон

Дає змогу затискати концентричні поверхні з рівномірним зусиллям.

Способи затискача деталей у 3-кулачовому патроні

Рухомий і нерухомий люнет

Застосовується для підтримки під час оброблення довгих тонких деталей із круглим зовнішнім профілем.

З люнетом працювати на низьких обертах.

Рухомий люнет

Нерухомий люнет

Планшайба

З планшайбою працювати тільки на низьких обертах. У разі сильного дисбалансу використовувати балансири.

Оброблення на планшайбі застосовується, якщо деталь неможливо надійно закріпити в кулачовому патроні.

Деталь має бути надійно зафіксована притискачами не менш ніж у 3 точках.

Карта змащення

1. Коробка-подач один раз на рік олія Gear Oil CLP 68
2. Змінні шестерні один раз на місяць олива Slideway Oil CGLP 68
3. Напрямні 3-кулачкового патрона один раз на зміну оливі Slideway Oil CGLP 68
4. Каретка (8 точок змащення) один раз на зміну оливі Slideway Oil CGLP 68
5. Задня бабка (2 точки змащення) один раз на зміну оливі Slideway Oil CGLP 68
6. Підшипники ходового гвинта та ходового вала один раз на зміну оливі Slideway Oil CGLP 68
7. Фартух один раз на рік олія Gear Oil CLP 68
8. Механізм поздовжнього подавання один раз на зміну оливі Slideway Oil CGLP 68
