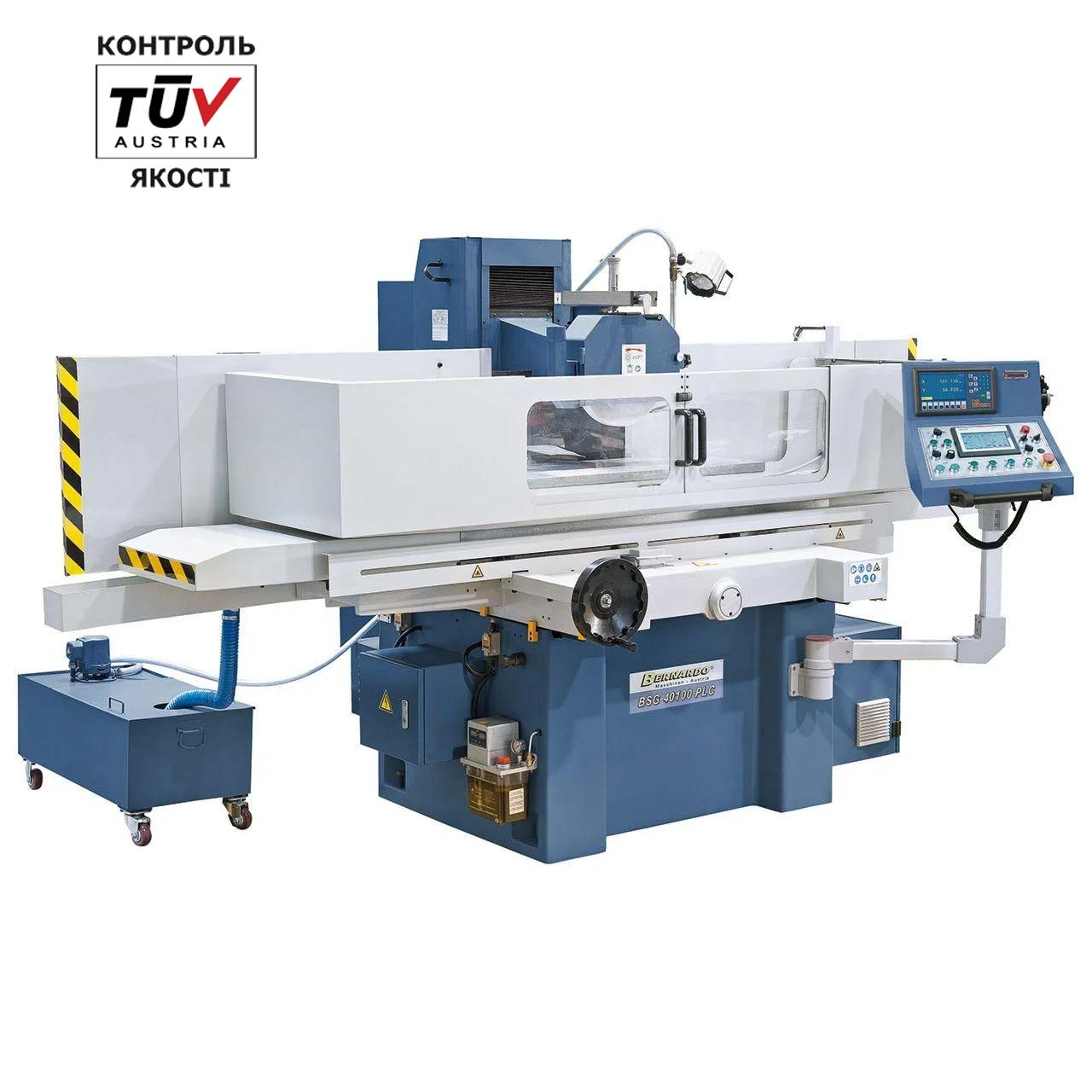

BSG 40100 PLC Гідравлічний плоскошліфувальний верстат з ЧПУ Bernardo | плоскошліфувальна машина

• У стандартну комплектацію входить система управління ЧПУ Siemens PLC для програмування простих циклів шліфування
• Сучасна гідравлічна система гарантує м'який траверс столу навіть при високому робочому навантаженні
• Низький ефект ковзання, завдяки контр-напрямних з пластиковим покриттям по осях Х і У
• Поздовжня напрямна столу V-подібна, поперечна напрямна столу W-подібна
• Підшипники в шліфувальному шпинделі без зазору в осьовому і радіальному напрямках з попереднім натягом
• Висока стійкість верстата завдяки міцним ребрам жорсткості та стінкам великої товщини
• Вертикальна автоподача з цифровим керуванням і серводвигуном
• Позиціонування заготовки за висотою під час прискореного ходу, регулювання ходу під час чистового оброблення та іскроутворення, автоматичне піднімання столу після виконання програми
• Регульоване поздовжнє і поперечне переміщення столу за допомогою кінцевиків

• Siemens Smart-панель IE V3 із сенсорним екраном
• Світлодіодна лампа
• Фланець диска
• Магнітна плита
• Балансувальний стенд
• Підставка для балансування
• Балансувальна оправка
• Захисні екрани
• Пристрій розмагнічування
• 2-осьовий цифровий дисплей ES-12H з РК-монітором
• Система СОЖ
• Сенсорне керування
• Електронний маховик
• Алмазний камінь для шліфування шліф.круга
• Віброопори
• Центральне мастило
• Поздовжні та поперечні упори
• інструменти (ЗІП)

Схема автоматичного змащення

1.V-подібна направляюча

2.гвинт поперечної подачі

3.підйомний гвинт / гайка

4.Передня напрямна колони

5.V-подібна напрямна супорта

6.задня напрямна колони

7.плоска напрямна

 8.V-подібна напрямна

Контрольная панель

SB1 кнопка аварійного зупинення двигунів. Під час натискання вимикаються двигуни, потім для скидання функцій необхідно натиснути кнопку SB11 (reset).

SB2 кнопка ввімкнення схеми із зеленим підсвічуванням

SB3 кнопка вимкнення схеми з червоним підсвічуванням

SA1 множник. Коефіцієнт поштовхової подачі по осях Y, Z

і переривчастої подачі по осі Y. Має 18 градацій

SB4 поперечний хід столу назад. Кнопка із зеленим підсвічуванням. Якщо вісь Y перебуває в положенні JOG (на SA4 позначено малюнком  ), при натисканні цієї кнопки стіл рухатиметься назад. Швидкість регулюється за допомогою SA1.

Якщо SA4 перебуває в режимі AUTO (на SA4 позначено малюнком, то натискання кнопки подає сигнал для роботи в автоматичному режимі.

Якщо SA4 перебуває в режимі MPG (на SA4 позначено малюнком), то SB4 не використовується.

SB5 кнопка червоного кольору використовується для вимкнення поперечного ходу столу в режимі AUTO.

SB6  поперечний хід столу вперед. Кнопка із зеленим підсвічуванням. Якщо вісь Y перебуває в положенні JOG (на SA4 позначено малюнком​​​​​​​ ), пПри натисканні цієї кнопки стіл рухатиметься вперед. Швидкість регулюється за допомогою SA1.

Якщо SA4 перебуває в режимі AUTO (на SA4 позначено малюнком, то натискання кнопки подає сигнал для роботи в автоматичному режимі.

SB7 кнопка білого кольору з підсвічуванням використовується для руху голови вгору, коли SA5 перебуває в режимі JOG. Швидкість регулюється за допомогою SA1.

SB8  кнопка білого кольору з підсвічуванням використовується для руху голови вниз, коли SA5 перебуває в режимі JOG. Швидкість регулюється за допомогою SA1.

SA5  перемикач режиму руху голови JOG/MPG/AUTO

SA4  перемикач режиму поперечного руху столу  JOG/MPG/AUTO

SA2  вимикання/вмикання освітлення

SA3  перемикач режиму магнітної плити розмагнічування/відключено/намагнічування

Обертання шпинделя може бути ввімкнене тільки в режимі плити намагнічування і передачі сигналу в схему PLC.

SB13  пуск/стоп обертання шпинделя. Біла кнопка з підсвічуванням. Усередині огорожі кола встановлений мікроперемикач. Мотор шпинделя можна запустити тільки при закритій огорожі

SB14   пуск/стоп гідроприводу.

SB11 reset. Після натискання кнопки аварійного зупинення і кнопки reset відбувається скидання HMI.

HL1 зумер із червоним підсвічуванням. Подає сигнал у разі аварії.

SB15   пуск/стоп помпи МОР. Кнопка з білим підсвічуванням.

HMI дисплей
