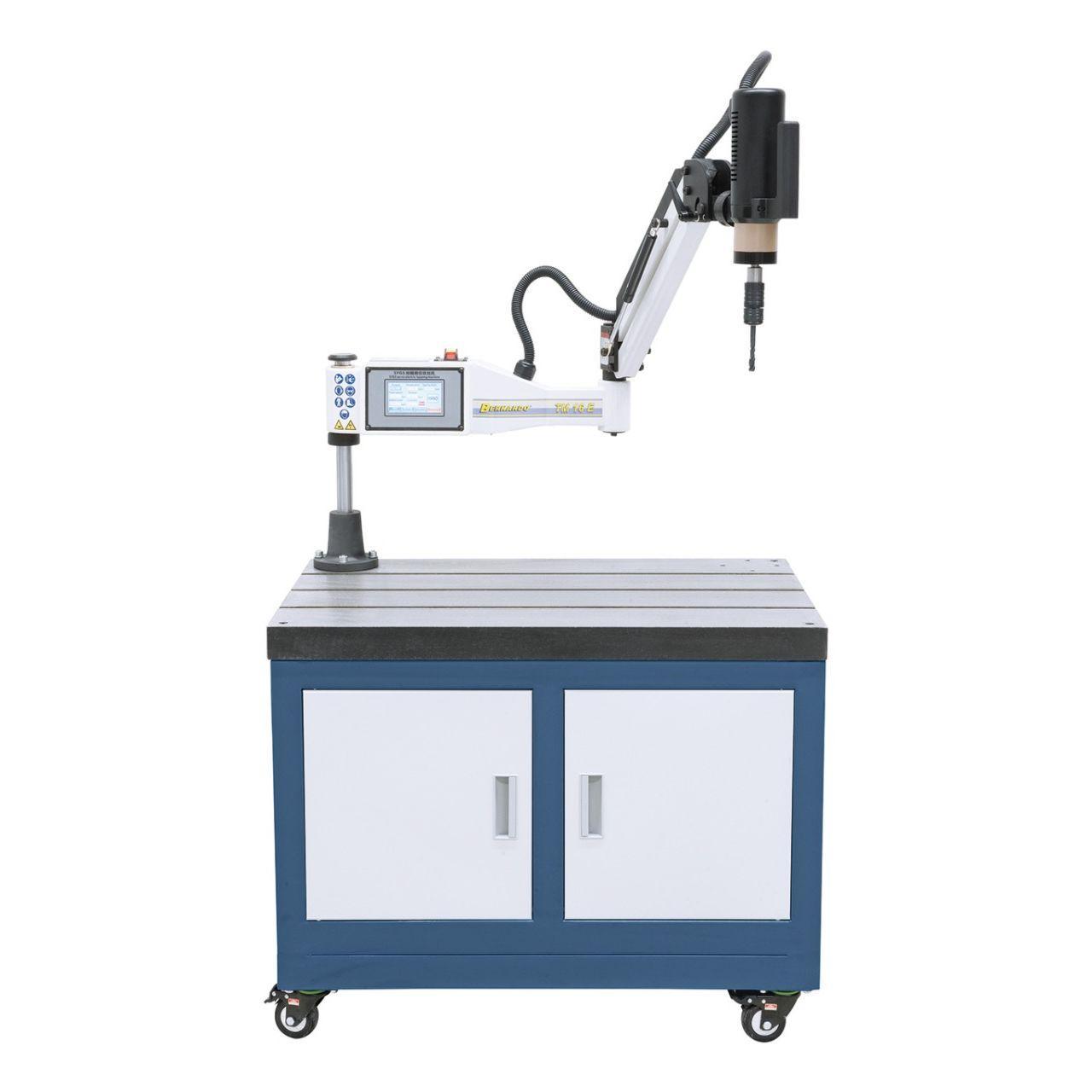

TM 10 E/R1500 Різнобарвний верстат (М3-М10) з поворотною консоллю | Різьбонарізна машина електрична

Опис
Характеристики
Інформація для замовлення

Ця різенарізна машина маніпулятор з поворотною головкою застосування для нарізування різі від М3 до М10 під будь-яким необхідним кутом від 0 ° до 90 °.

Комплектуються сервосистою для настроювання та керування режимами нарізування різі.

Поворотна консоль забезпечує необхідний великий робочий простір з радіусом 1500 мм і можливістю повороту на 360°.

Магнітна ніжка дає змогу використовувати ці верстати на великих і важких заготовках.

  • Двигуни якість Bernardo — ГАРАНТЯ 2 РОКИ!



Особливості

  • Містить швидкозмінний патрон для використання з отворами для позначників для наскрізних і глухих отворів
  • Моторний блок Schwenbkare для нарізування різі під будь-яким бажаним кутом від 0° до 90°
  • Вища точність, порівнюючи з ручною різзю, різь гарантується під прямим кутом (90°)
  • Висока продуктивність, чимале заощадження часу, порівнюючи з ручним натисканням
  • Швидкозмінний патрон із вбудованою фрикційною муфтою запобігає зламанню позначника та дає змогу нарізати різь у глухих отворах
  • Опціонально доступні магнітні ніжки для безпосереднього використання на великих і важких заготовках
  • Містить поворотний важіль із великим радіусом для легкого позиціювання позначника на заготівці
  • Висока ефективність завдяки низьким інвестиціям і витратам на технічне обслуговування
  • Для нарізування різі в сталі, неіржавкій сталі, алюмінії та кольорових металах

Стандартна комплектація

  • Робота через сенсорний екран — сервосистема
  • Цифровий дисплей глибини свердління
  • Швидкознімний тримач інструмента згідно з DIN
  • Швидкозмінний патрон
  • електродвигун
  • кріпильний фланець для кріплення на робочому столі
  • Регулювання кута 90°

Додаткова комплектація (задається додатково):

·         Тумба 900 x 600 мм для серії TM

·         Магнітна плита для TM 24 E/TM 24 P/TM 30 E/TM 36 E/TM 48 E

Сервосистема для станков TM10E / TM12E / TM16E / TM24E / TM30E / TM36E / TM48E

Режими роботи:

  • Thread select — вибір різі. Крок і крутний момент будуть визначені автоматично.
  • Happing pitch — крок різі. Величина кроку буде згенерована  автоматично, або можете встановити нестандартне значення величини кроку.
  • Tapping depth — задана глибина. Установлення глибини нарізування різі. Мінімальний крок встановлення 0,01 мм.
  • Happing speed — швидкість під час нарізування.
  • Return speed — швидкість на виході.
  • Torque setting — настроювання крутного моменту.
  • Actual depth — фактична глибина. Поточна глибина нарізування різі автоматично скидається щоразу під час запуску різенарізного верстата, тому кожна глибина є попередньо заданої глибиною нарізування різі.
  • Manual mode/Auto mode — Ручний режим/ автоматичний режим. Є два режими роботи цього нарізного верстата: ручний режим і автоматичний режим.
  • Count  — лічильник кількості операцій. Рахує кількість закінчених операцій.

Користувацькі параметри

  • Hole bottom delay — затримка на дні отвору.
  • Cycles — цикли. В автоматичному режимі під час кожного запуску нарізного верстата врізатиметься на задану глибину, затримуватиметься на дні отвору та вийде з заготовки.

    Потім йде пауза циклу та знову автоматичний запуск. Цикли будуть повторитися доти, поки не буде досягнуто кількості циклів.

  • Cycle interval — інтервал циклу. Інтервал між автоматичними циклами запуску.

  • Retreat more cycles — додатковий оберт на виході.

    В автоматичному режимі під час встановлення великої глибини встановіть на повернення додатковий оберт.

  • Thread direction — напрямок різі. Натисніть кнопку, щоб вибрати напрямок різі.

☞ Купити різенарізний верстат з поворотною консоллю від офіційного постачальника Bernardo, Австрія.



Основні атрибути
ВиробникBernardo
Користувальницькі характеристики
Потужність двигуна600 Вт / 220В
Вага32 кг
Макс швидкість1000 об/хв
Регульований кут0 ° - 90 °
Різьбові отвори *М3 - М10
Міцність матеріалу400 Н / мм2
Радіус повороту консолі1500 мм
Швидкозамінний патронDIN 371: M3 / M4 / M5-6 / M8 / М10
  • Ціна: 96 142 ₴
