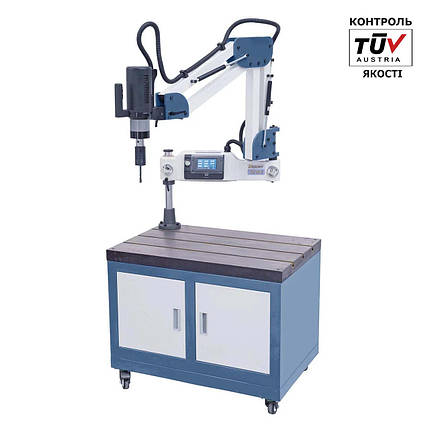

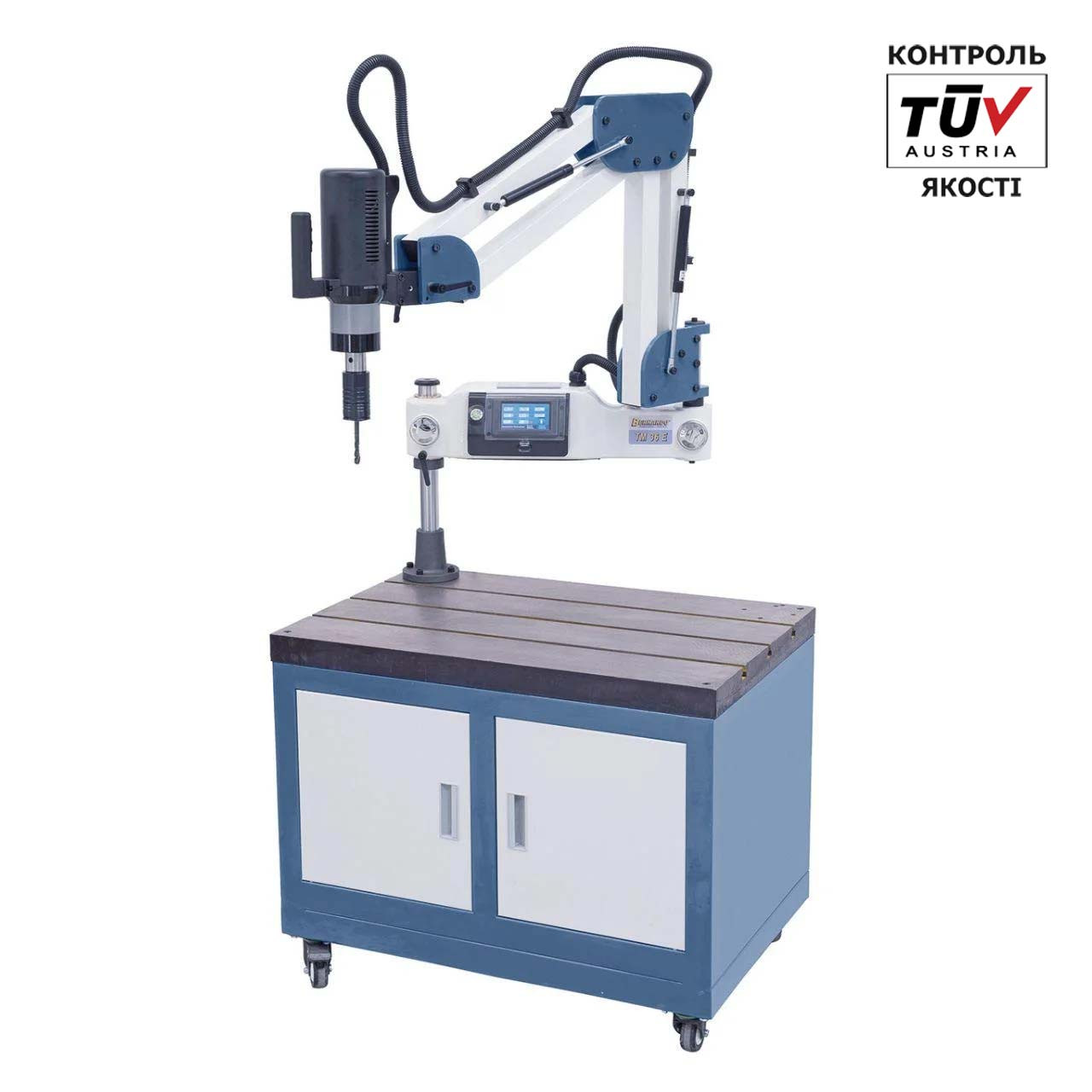

TM 24BLO / R1700 Різьбонарізний верстат (М6-М24)| Різьбонарізна машина електрична

Особливості

• Включає швидкозмінний патрон для використання з отворами для мітчиків для наскрізних і глухих отворів
• Поворотний моторний блок для нарізування отворів під будь-яким бажаним кутом від 0 ° до 90 °
• Більш висока точність порівняно з ручним різьбленням, різьблення гарантується під прямим кутом (90 °)
• Висока продуктивність, значна економія часу порівняно з ручним натисканням
• Швидкозмінний патрон із вбудованою фрикційною муфтою запобігає поломці мітчика і дає змогу нарізати різьблення в глухих отворах
• Додатково можна замовити магнітну основу для безпосереднього використання на великих і важких заготовках
• Включає поворотний важіль із великим радіусом для легкого позиціювання мітчика на заготівлі
• Висока ефективність завдяки низьким інвестиціям і витратам на технічне обслуговування
• Для нарізування отворів у сталі, нержавіючій сталі, алюмінії та кольорових металах

Стандартна комплектація

• Робота через сенсорний екран - сервосистема
• Цифровий дисплей глибини свердління
• Запис швидкої зміни
• Швидкозмінний патрон
• електродвигун
• Регулювання кута 90°
• кріпильний фланець

Додаткова комплектація (задається додатково):

·         Тумба 900 x 600 мм для серії TM

·         Магнітна плита для TM 24 E/TM 24 P/TM 30 E/TM 36 E/TM 48 E

Сервосистема для верстатів TM10E / TM12E / TM16E / TM24E / TM30E / TM36E / TM48E

Режими роботи:

• Thread select - вибір різьби. Крок і крутний момент будуть визначені автоматично.
• Tapping pitch - крок різьби. Величина кроку буде згенерована автоматично, або можете встановити нестандартне значення величини кроку.
• Tapping depth - задана глибина. Встановлення глибини нарізування різьби. Мінімальний крок установки 0,01 мм.
• Tapping speed - швидкість під час нарізування.
• Return speed - швидкість на виході.
• Torque setting - налаштування крутного моменту.
• Actual depth - фактична глибина. Поточна глибина нарізування отворів автоматично скидається щоразу під час запуску різьбонарізного верстата, тому кожна глибина є попередньо заданою глибиною нарізування отворів.
• Manual mode/ Auto mode - Ручний режим / автоматичний режим. Є два режими роботи цього нарізного верстата: ручний режим і автоматичний режим.
• Count - лічильник кількості операцій. Рахує кількість закінчених операцій.

Користувацькі параметри

• Hole bottom delay - затримка на дні отвору.
• Cycles - цикли. В автоматичному режимі під час кожного запуску різьбонарізний верстат врізатиметься на задану глибину, затримуватиметься на дні отвору і вийде із заготовки.
• Потім слідує пауза циклу і знову автоматичний запуск. Цикли повторюватимуться доти, доки не буде досягнуто кількість циклів.
• Cycle interval - інтервал циклу. Інтервал між автоматичними циклами запуску.
• Retreat more cycles - додатковий оборот на виході.
• В автоматичному режимі під час встановлення великої глибини встановіть на повернення додатковий оборот.
• Thread direction - напрямок різьблення. Натисніть кнопку, щоб вибрати напрямок різьблення.
