HBS 275 - 400В Стрічкопильний верстат Bernardo | Стрічкова пила по металу

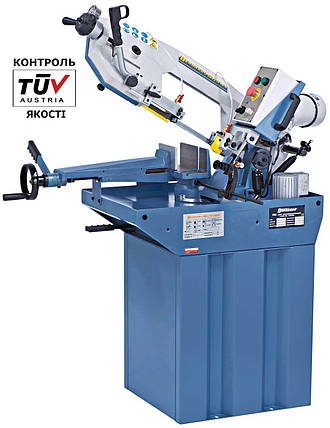

Модель HBS 275 - стрічкопильний маятниковий верстат з поворотною рамою забезпечує компактне робоче місце і дозволяє розпилювати матеріал під кутом.
З допомогою гідроциліндра забезпечується регулювання швидкості подачі, а потужний двошвидкісний двигун 1,1/1,5 кВт дозволяє вибрати 2 швидкості просування полотна – основна швидкість і знижена. Для тривалої роботи призначена основна швидкість, позначення на перемикачі заєць.
Область додатки переважно орієнтована на професійного користувача.
- Двигуни якість Bernardo - ГАРАНТІЯ 2 РОКИ!
ОСОБЛИВОСТІ:
- Потужний 2-х швидкісний двигун 1,1/1,5 кВт;
- Промислове виконання верстата, жорстка надійна конструкція забезпечує високу якість різу;
- Твердосплавні напрямні роликові опори пильного полотна, що забезпечує жорсткість і довговічність пилкового вузла;
- Обертання рами до 45°;
- Регульоване 5-ти позиційне натяг стрічки забезпечує високу точність різу;
- Автовідключення при розриві пильного полотна;
- Манометр на зусилля натягу полотна. При правильному налаштуванні стрілка знаходиться в зеленому секторі;
- Станція ЗОР;
- Швидкозажимні регульовані лещата з додатковим упором;
- Швидкість опускання пилки регулюється гідравлічним циліндром.
БАЗОВА КОМПЛЕКТАЦІЯ:
- Біметалічне полотно для стрічкової пилки/ bimetal saw band;
- Стійка/ stand;
- Автовідключення/ automatic shutoff device;
- Упор для заготівлі/ work piece stop limit;
- Манометр на зусилля натягнення полотна/ manometer;
- Система СОЖ/ cooling liquid pump.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Розмір ножівкового полотна/ blade dimension |
2480x0,9x27 мм |
Макс. діаметр різання круглої заготовки/ solid material and pipes 90°/45°/60° Ø |
(90 град.) 225 мм (45 град.) 160 мм (60 град.) 100 мм |
Макс. розмір реза прямокутної заготовки/ solid material and profiles square 90°/45°/°/60° LxH |
(90 град.) 200x200 мм (45 град.) 160х160 мм (60 град.) 100х100 мм |
Різання під кутом/ swivel range saw unit |
45° /-60° |
Швидкість ріжучого полотна/ cutting speed (2 steps) |
45– 90 м/хв |
Споживана потужність S1 100% / S1 40% |
1,1 кВт /1,5 кВт на 380В |
Розміри (Д x Ш x В/ machine dimensions LxBxH) |
1430 x 720 x 1700 мм |
Вага/ weight |
190 кг |
З ВЕРСТАТОМ КУПУЮТЬ (дод. обладнання та аксесуари не входять в базову комплектацію):
- стрічкова пила биметал Arntz (Німеччина) М42 (підбирається виходячи з вимог замовника);
- концентрат для змащення й охолодження 5л. Розбавляти 1:30
- цифрова лінійка з РК дисплеєм (підходить на будь-рольганг довжиною до 3000мм)
- рольганг RB 10-3000 для заготовок до 900кг
- рольганг RB 7-2000 для заготовок до 700кг
- рольганг RB 4-1000 для заготовок до 500кг
- рольганг RB 3000А з лінійкою і обмежувачем для заготовок до 900кг
- рольганг RB 2000А з лінійкою і обмежувачем для заготовок до 700кг
- рольганг RB 1000А з лінійкою і обмежувачем для заготовок до 500кг
1.Регулювання рухомої напрямної
2.Важіль контролю ручного режиму
3.Маховик натягу полотна
4.Рама
5.Контрольна панель
6.Мотор
7.Помпа подачі СОЖ
8.Упор кінцевого положення деталі
9.Лещата
10.Підстава
11.Фіксуючий важіль повороту рами
12.Маховик затиску лещат
13.Важіль ексцентрика дожима лещат
14.Кінцевий вимикач
15.Регулировка скорости опускания рамы
16.Фиксация опускания рамы
17.Подача СОЖ
A.Кнопка “Стоп”
B.Кнопка “Старт”
C.Кнопка “Аварийная остановка”
D.Выключатель подачи СОЖ
E.Переключатель скорости двигателя
H.Штурвал натяжения полотна
L.Направляющие полотна
S.Винты крепления защиты
Купить ленточнопильный станок от официального поставщика Bernardo, Австрия.
Користувальницькі характеристики | |
---|---|
Вага ок. | 190 кг |
Споживана потужність двигуна S6 40% | 1,5 кВт |
Потужність двигуна S1 100% | 1,1 кВт |
Напруга | 400 В |
Розміри стрічкових пив | 2480 x 27 x 0,9 мм |
Розміри машини Д х Ш х В) | 1430 x 720 x 1700 мм |
Насос охолоджуючої рідини S1 100% | 100 Вт |
Швидкість різання 400 В | 45/90 м / хв |
Макс. діаметр різання круглої заготовки | (90 град.) 225 мм, (45 град.) 160 мм, (60 град.) 100 мм |
Макс. розмір реза прямокутної заготовки | (90 град.) 200x200 мм, (45 град.) 160х160 мм, (60 град.) 100х100 мм |
Різання під кутом | 45° /-60° |
- Ціна: 127 127 грн
